气动高压球阀
一、气动高压球阀 概述
气动高压球阀以压缩空气为动力,阀杆带动阀芯在阀体内转动90°,可实现全开-全关动作。气动高压球阀由气动活塞式执行机构和高压球阀组成,可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。
气动高压球阀广泛应用在石油、化工、轻工、高压设备、制药、造纸等工业自动控制系统中,作远距离集中控制或就地控制。
|
|

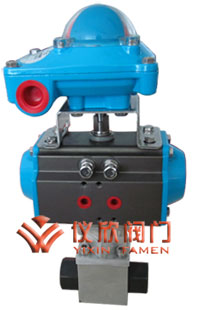

气动高压球阀(配AT汽缸) |
气动高压球阀外形尺寸图 |
二、气动高压球阀 性能参数
驱 动 |
压缩空气4~7bar(可带手轮) |
公称通径 |
8~100mm |
电控 |
DC24V、AC220V、4-20MA |
公称压力 |
1.6~6.4MPa;6.4MPa以上可定制 |
适用温度 |
常温PTFE:-29℃~+150℃ |
中温PPL:-29℃~+250℃ |
连接方式 |
内螺纹 |
阀结构 |
三块式 |
阀体材质 |
不锈钢316L、316、304、304L |
阀球材质 |
不锈钢316L、316、304L、304 |
密封材质 |
PTFE、PPL |
适用介质 |
气体、水、油类、轻微腐蚀性介质等 |
可选附件 |
限位开关、电磁阀、减压阀 |
三、高压球阀 主要连接尺寸
尺寸 |
1/4″ |
3/8″ |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
21/2″ |
3″ |
4″ |
D |
φ8 |
φ10 |
φ15 |
φ20 |
φ25 |
φ32 |
φ40 |
φ50 |
φ65 |
φ80 |
φ100 |
L |
60 |
60 |
69 |
75 |
86 |
105 |
110 |
130 |
150 |
170 |
215 |
H |
50 |
50 |
55 |
60 |
70 |
82 |
90 |
105 |
120 |
132 |
160 |
W |
90 |
90 |
100 |
120 |
140 |
140 |
180 |
200 |
220 |
240 |
300 |
重量(g) |
400 |
405 |
640 |
890 |
1160 |
2195 |
2940 |
4865 |
7000 |
10700 |
19350 |
