自力式压力调节阀

一、自力式压力调节阀 概述

ZZYP自力式压力调节阀一种无需外加能源，利用被调节介质自身压力变化来进行自动调节的阀门，是根据力学原理将被控介质引入执行机构产生力作用推动，控制阀芯元件上下位移达到自动调节，阀前或阀后恒压或减压的节能型产品。自力式压力调节阀最大的特点是能在无电、无气的场所工作，压力设定值在运行中可随意调整。采用快开流量特性，动作灵敏、密封性能好，广泛应用于石油、化工、电站、轻工、印染等各种工业设备中气体、液体、蒸汽等介质压力的自动控制。

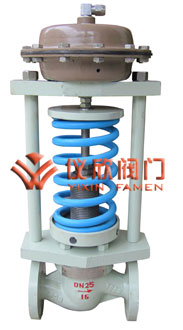

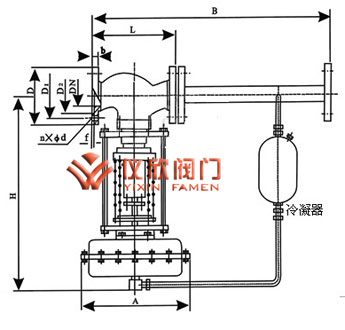

自力式压力调节阀	自力式压力调节阀尺寸图

二、自力式压力调节阀 主要零件材料

材料代号		C（WCB）	P（304）	R（316）
主要 零件	阀体	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	阀芯、阀座	1Cr18Ni9Ti（304）	1Cr18Ni9Ti（304）	1Cr18Ni12Mo2Ti（316）
	阀杆	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	膜片	丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶
	膜盖	A3、A4钢涂四氟乙烯
	填料	聚四氟乙烯、柔性石墨
	弹簧	60Si2Mn
	导向套	HPb59-1

三、自力式压力调节阀 主要技术参数

公称通径DN（mm）		20	25	32	40	50	65	80	100	125	150	200
额定流量系数Kv
额定行程（mm）		8		10		14	20		25	40		50
允许压差（MPa）		2.5		2.0			1.6			1.0
公称压力（MPa）		1.6　4.0　6.4
流量特性		快开
压力调节范围（KPa）		15～50、40～80、60～100、80～140、120～180、160～220、200～260、240～300、 280～350、330～400、380～450、430～500、480～560、540～620、600～700、680～800　780～900、880～1000、600～1500、1000～2500
调节精度（%）		±5
工作温度℃		液体≤120；气体≤80；带冷凝器和散热片≤350（适用于高温工况）
适用介质		执水、气体、蒸汽、低粘度介质
允许泄漏量	硬密封（L/h）	单座≤10-4×阀额定容量（IV级）；双座、套筒≤5×10-3阀额定容量（II级
	软密封（ml/min）	0.15		0.30		0.45	0.60	0.90	1.7	4.0		6.75
减压比	最大	10
	最小	1.25

四、自力式压力调节阀 外形连接尺寸

公称通径(DN)			20	25	32		40	50	65	80	100	125	150	200
L		PN16、40	150	160	180		200	230	290	310	350	400	480	600
		PN64	230	230	260		260	300	340	380	430	500	550	650
B			383		512			603	862		1023	1380		1800
H	压力 调节 范围 MPa	15～140	475		520			540	710		780	840	880	915
		130～300	455		500			520	690		760	800	870	880
		280～500	450		490			510	680		750	790	860	870
		480～1000	445		480				670		740	780	850	860
		600～1500	445		570			600	820		890	950		1000
		1000～2500	445		570			600	820		890	950		1000
A	压力 调节 范围 MPa	15～140	φ280		φ308
		130～300	φ230
		280～1000	φ176						φ194			φ280
		600～2500	φ85			φ96
导压管接口螺纹			M16×15

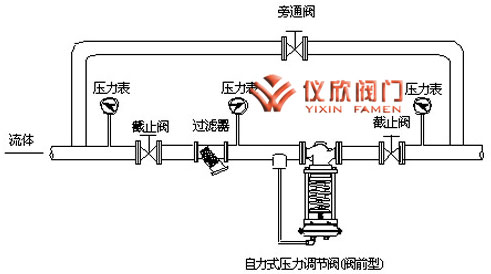

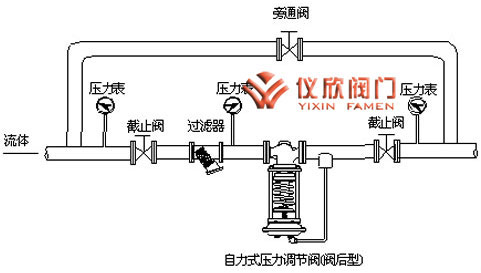

五、自力式压力调节阀 安装典型

订货须知：
⒈自力式调节阀valve产品型号与名称⒉自力式调节阀valve公称通径DN⒊自力式调节阀valve连接形式⒋自力式调节阀valve公称压力和压差⒌自力式调节阀valve额定流量系数KV⒍自力式调节阀valve流量特性⒎自力式调节阀valve适用温度⒏自力式调节阀valve阀体和阀内组件材料⒐自力式调节阀valve电源电压和控制信号⒑自力式调节阀valve是否带附件以便为您正确选型。
