Q647气动固定式球阀

一、气动固定式球阀 概述

固定式气动球阀可配阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动固定式球阀可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。

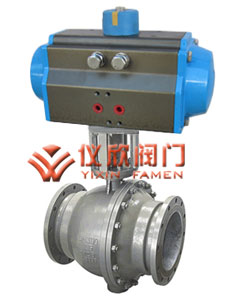

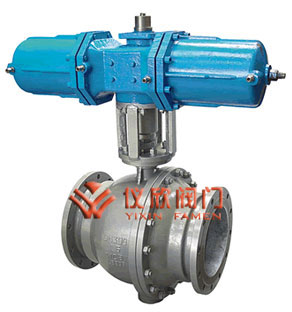

气动固定球阀（配AT汽缸）	气动固定球阀 （配AW汽缸）

二、气动固定式球阀 主要零件材料

阀体	阀杆	阀球	密封面	垫片	填料	工作温度	适用介质
WCB	1Cr13	1Cr13	1Cr13 司太立合金 本体材料	柔性石墨 不锈钢加柔性石墨 08软钢 F304 F316	柔性石墨 编结石墨	-29-425℃	水、蒸汽、油品
WC6	15CrMo	15CrMo				-29-425℃
WC9	25Cr2MoV	25Cr2MoV
LCB	304	304				-46-354℃
CF8	304	304				-196-600℃	部分酸、碱
CF3	304L	304L
CF8M	316	316
CF3M	316L	316L

三、气动固定式球阀 主要外形尺寸

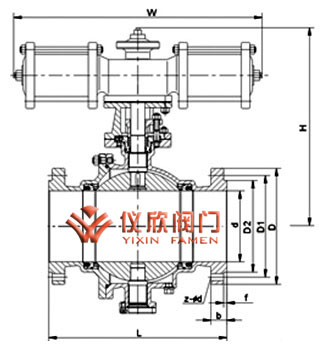

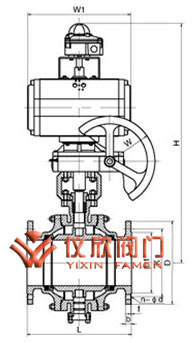

气动固定球阀结构图（配AW汽缸）	气动固定球阀结构图（配AT汽缸）

公称通径 DN(mm)	尺 寸(mm)												执 行 器 型 号
	1.6MPa				2.5MPa				4.0MPa
	L	D	D1	z-φd	L	D	D1	z-φd	L	D	D1	z-φd
50	203	160	125	4-18	216	160	125	4-18	216	160	125	4-18	可选配DA/SR、QGSY、 SY-CH、GTD/GTE AW/AWS、SY-YD、 系列执行器 （以上选配仅供参考具体 选区用根据实际要求）
65	222	180	146	4-18	241	180	145	8-18	241	180	145	8-18
80	241	195	160	8-18	283	195	160	8-18	283	195	160	8-18
100	305	215	180	8-18	305	230	190	8-23	305	230	190	8-23
125	356	245	210	8-18	381	270	220	8-25	381	270	220	8-25
150	394	280	240	8-23	403	300	250	8-25	403	300	250	8-25
200	457	335	295	12-23	502	360	310	12-25	502	375	320	12-30
250	533	405	355	12-25	586	425	370	12-30
300	610	460	410	12-25	648	485	430	16-30
350	686	520	470	16-25	762	550	490	16-34
400	762	580	525	16-30	838	610	550	16-34
450	864	640	585	20-30	914	660	600	20-34
500	914	705	650	20-34	991	730	660	20-41
