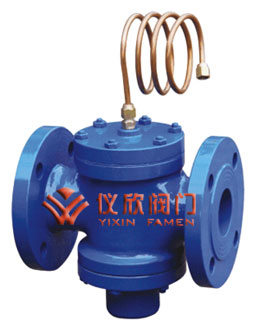

ZYF-16型自力式压差控制阀

一、自力式差压调节阀 概述

ZYF-16型自力式压差控制阀不需外来能源，依靠被调介质自身压力变化进行自动调节，自动消除管网的剩余压头及压力波动引起的流量变化，恒定用户进出口压差，有助于稳定系统运行。特别适用于分户计量或自动控制系统中。

二、自力式差压调节阀 性能特点

该压差阀为双瓣结构，阀杆不平衡力小，结构紧凑，用于供热（空调）水系统中，恒定被控系统的压差，并有以下特点： 1、恒定被控系统压差； 2、支持被控系统内部自主调节； 3、吸收外网压差波动； 4、采用先进的无级调压结构，控制压差可调比达25：1； 5、具备自动消除堵塞功能； 6、法兰尺寸符合GB4216.2中灰铸铁法兰尺寸。 三、自力式差压调节阀 技术参数 1、公称压力1.6MPa； 2、介质温度0-150℃； 3、工作压差范围0.02-0.3MPa； 4、控制压差设定值 ：0.02MPa；控制压差可调范围0.02-0.3MPa； 5、导压管长度:1.6m 6、导压管连接端尺寸：1/2"管螺纹。

四、自力式差压调节阀 安装调试

1、介质流动方向应与自力式压差控制阀阀体箭头方向一致；
2、该型号压差控制阀应安装在回水管上，阀上接导压管，导压管的另一端与供水管连接，建议在导压管供水端安装1/2“球阀，以便启动消除堵塞功能；
3、在导压管前的供水管上应安装过滤网，避免水质太差造成该阀失去自动调节功能；
4、供水管和该阀前的回水管应分别装设压力表，便于调节控制压差；
5、如发现该系统流量过大或过小，可能的原因是管道元件安装时的杂物卡阴在阀塞上，可将1/2"球阀关闭3-5分钟，这时如果是较轻堵塞，即可自动消除，如还不能消除，则要拆开阀门检查消除堵塞物；

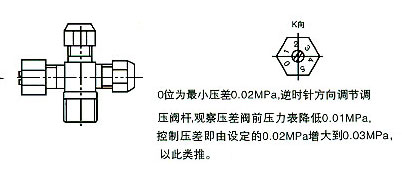

6、控制压差阀调节方法：逆时针方向调节调压阀杆，观察压差前压力表降低0.01MPa时，控制压差即由设定的0.02MPa增大到0.03MPa，以此类推；
7、该自力式压差控制阀的工作压差为0.02-0.03MPa，如安装后发现其工作压差大于0.3MPa时应在供水管上安装手动调节阀，降低热力入口装置处的供、回水管压差，否则，压差阀可能只在小开度下长期工作，会产生噪音，还会大大降低该阀的使用寿命。

自力式差压调节阀安装调试图	自力式差压调节阀调节示意图

五、自力式差压调节阀 主要技术参数

型号	公称直径(mm)	安装方式	阀长(mm)	流量系数(Kv)	P=20ka时 控制流量范围（m3h
ZYF15-16	DN15	螺纹连接	100	0.07-5.4	0.1-1.5
ZYF20-16	DN20		110	0.07-5.4	0.1-1.5
ZYF25-16	DN25		125	0.1-8.5	0.2-2
ZYF32-16	DN32	法兰连接	180	0.3-13.2	0.5-4
ZYF40-16	DN40		190	0.5-25	1-6
ZYF50-16	DN50		210	0.7-39	2-10
ZYF65-16	DN65		255	1.2-58.4	3-15
ZYF80-16	DN80		290	1.8-80.4	5-25
ZYF100-16	DN100		330	3.0-118	10-35
ZYF125-16	DN125		395	8.0-285	20-80
ZYF200-16	DN200		455	10-603	40-160
ZYF250-16	DN250		535	20-901	75-300
ZYF300-16	DN300		700	25-1390	100-450
ZYF350-16	DN350		810	30-1740	200-650
