Q641气动切断球阀

一、气动切断球阀 概述

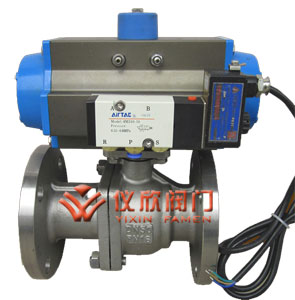

气动切断球阀是由球阀及单(双)作用活塞式气动执行器组成，具有结构紧凑、体积小、行可靠、密封性好、维修容易等特点。 气动切断球阀是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°，以实现全开——全闭的动作，气动切断球阀按其密封性能可分软密封阀座及金属密封阀座。

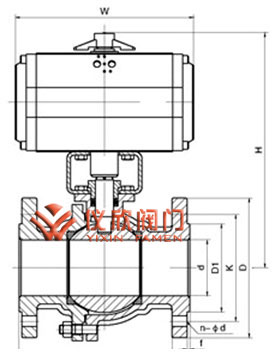

气动切断球阀	气动切断球阀尺寸图

二、气动切断球阀 执行标准

1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。

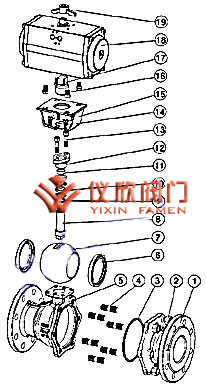

三、气动切断球阀 主要零件材质表

序号	零件名称	材 质
		C	P	R
1	右阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	螺母	35	1Cr18Ni9Ti	1Cr18Ni9Ti
3	垫片	PTFE	PTFE	PTFE
4	螺柱	35	1Cr18Ni9Ti	1Cr18Ni9Ti
5	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
6	阀座	PTFE	PTFE	PTFE
7	球体	1Cr18Ni9Ti	1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
8	阀杆	1Cr13	1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
9	垫片	PTFE	PTFE	PTFE
10	填料	PTFE	PTFE	PTFE
11	衬套	PTFE	PTFE	PTFE
12	压盖	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
13	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
14	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
15	连接支架	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
16	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
17	连接套	35	1Cr18Ni9Ti	1Cr18Ni9Ti
18	气动装置
19	位置指示器	塑料	塑料	塑料

四、气动切断球阀 主要外形尺寸

公称通径DN(mm)	尺寸(mm)							执行器型号
	L	D	D1	D2	b	f	n-Φd
15	108	95	65	45	14	2	4-14	GT52/GT63K
20	117	105	75	55	14		4-14	GT63/GT63K
25	127	115	85	65	14		4-14	GT63/GT83K
32	140	135	100	78	16		4-18	GT83/GT83K
40	165	145	110	85	16	3	4-18	GT83/GT110K
50	178	160	125	100	16		4-18	GT83/GT110K
65	190	180	145	120	18		4-18	GT110/GT127K
80	203	195	160	135	20		8-18	GT127/GT127K
100	305	215	180	155	20		8-18	GT127/GT160K
125	256	245	210	185	22		8-18	GT160/GT190K
150	394	280	240	210	24		8-23	GT190/GT210K
200	457	335	295	265	26		12-23	GT254/BAW20S
250	533	405	335	320	30		12-25	BAW17/BAW20S
