气动保温球阀

一、气动保温球阀 概述

气动保温球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。 由于采用整体式结构，因而保温球阀比一般球阀何种更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。
气动保温球阀技术规范：
设计标准：ASME B 16.34 GB/T12224
结构长度：ASME B 16.10 GB/T12221
连接法兰：ASME B 16.5、JB/T 79
驱动方式：手动、电动、气动
试验和检验：JB/T9092 API 598
适用介质：重油、胶类等易凝固介质

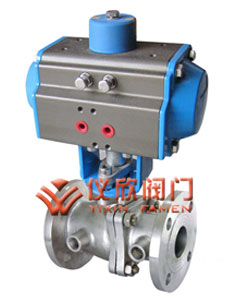

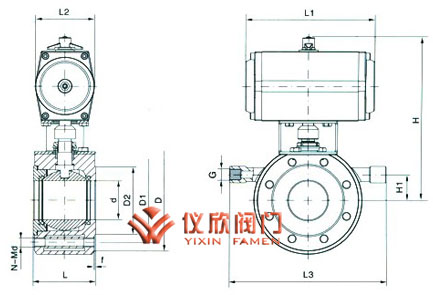

气动保温球阀	气动保温球阀尺寸图

二、气动保温球阀 技术规范

设计依据		GB标准
设计标准		GB/12237
结构 长度	法兰 连接	华尔士公司标准
连接法兰尺寸		GB/9113、JB/T79
试验和检验		JB/T9002

三、气动保温球阀 主要零件材质表

序号	零件名称	材质
		C	D	R
1	阀盖	WCB	ZG1C/18Ni9Ti	ZG1Cr18Ni12M2Ti
2	垫片	PTFE	PTFE	PTFE
3	阀座	PTFE	PTFE	PTFE
4	球体	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
5	阀座	PTFE	PTFE	PTFE
6	夹套阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
7	螺栓	35	1Cr18Ni9i	1Cr18Ni12Mo2Ti
8	阀杆	1Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
9	垫片	PTFE	PTFE	PTFE
10	填料	PTFE	PTFE	PTFE
11	衬套	PTFE	PTFE	PTFE
12	弹垫	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
13	垫片	35	1Cr18Ni9Ti	1Cr18Ni9Ti
14	螺母	35	1Cr18Ni9Ti	1Cr18N19Ti
15	连接支架	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
16	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
17	连接套	35	1Cr18Ni9Ti	1Cr18Ni9Ti
18	位置指示器	塑料	塑料	塑料

四、气动保温球阀 外形连接尺寸

公称通径	外形尺寸							连接法兰尺寸
	d	L	L1	L2	L3	H	H1	G	D	D1	D2	f	N-Md
15	14	35	140,178	62/75	150	170/176	15	1/2″	90	65	45	2	4-M14
20	19	38	140/178	62/75	160	175,181	20	1/2″	100	75	55	2	4-M14
25	25	42	140/214	62/91	190	180/214	20	1/2″	110	85	65	2	4-M14
32	29	50	164/214	75/91	210	215/243	25	1/2″	130	100	78	3	4-M18
40	38	60	164/246	75/101	230	225/263	30	1/2″	145	110	85	3	4-M18
50	48	70	190/295	91/112	250	248/274	30	1/2″	160	125	100	3	4-M18
65	64	95	210/295	101/112	270	258/284	45	1/2″	180	145	120	3	4/8-M18
80	76	118	247/395	112/139	300	300/326	50	1/2″	190	160	135	3	8-M18
100	95	140	276/478	127/176	340	315/370	70	1″	215/230	180/190	155/160	3	8-M18/20
125	112/118	175/195	348/562	159/206	360	375/440	80	1″	245/270	210/220	185/188	3	8-M18/24
150	135/150	210/260	378/724	176/228	420	428/500	95	1″	280/300	240/250	210/218	3	8-M22/24
