仪欣阀门:自力式控制阀>>自力式电控温度调节阀

自力式电控温度调节阀

一、自力式电控温度调节阀 概述

自力式电控温度调节阀(适用于较大口径及导热油控制),该阀最大的特点只需普通220V电源,利用被调介质自身能量,直接对蒸汽、热气、热油与气体等介质的温度实行自动调节和控制,亦可使用在防止对过热或热交换场合,该阀结构简单,操作方便,选用调温范围广、响应时间快、密封性能可靠,并可在运行中随意进行调节,因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。

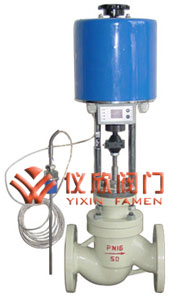

自力式电控温度调节阀 自力式电控温度调节阀

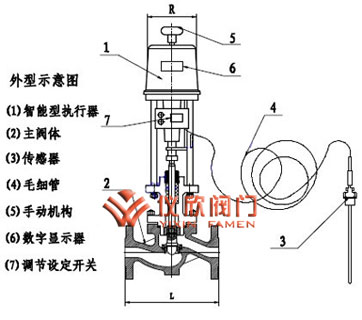

自力式电控温度调节阀 自力式电控温度调节阀尺寸图

二、自力式电控温度调节阀 产品特点

本系列产品公称通径由20至200mm,公称压力有1.0、1.6、4.0、6.4MPa,使用温度范围由-20℃~350℃,接受信号为0~10mA.DC或4~20mA.DC来改变被调介质流量,使被控工艺参数保持在给定值,其中单座调节型适用于压差较小,介质粘度较大或稍有颗粒杂质场合。套筒调节型适用于压差较大场合

三、自力式电控温度调节阀 主要零件材料

阀体、阀盖:HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯:ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯
填料:聚四氟乙烯、柔性石墨
推杆、衬套:2Cr13
垫片:橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片
波纹管:1Cr18Ni9Ti

四、自力式电控温度调节阀 连接标准

连接尺寸及标准
法兰标准:铸铁法兰按GB4216-84、铸铁法兰按GB9113-88
法兰密封面型:PN10、PN16为凸面
PN40、PN64为凹凸面,阀体为凹面
结构长度:GB12221-89
夹套保温型夹套载热体接口:对焊φ18×4
阀体法兰及法兰端面距离可以按用指定的标准制造。如ANSI、JIS、DIN等标准

五、自力式电控温度调节阀 主要技术参数

公称通径DN(mm)
(阀座直径dn)
20 25 32 40 50 65 80 100 125 150 200
(10) (12) (15) (20)
额定流量系数 直级 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690
等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630
额定行程(mm) 16 25 40 60
公称压力PN(MPa) 1.0 1.6 4.0 6.4
固有流量特性 直线、等百分比
固有可调比 50
允许泄漏量 单座 硬密封:IV级 软密封:VI级
套筒 硬密封:II级 软密封:VI级
工作温度t(℃) -20~200 -40~250 -40~450 -60~450
信号范围(mA.DC) 0~10 4~20
作用方式 电关式 电开式
使用环境温度(℃) 电动调节阀:-20~70℃
使用环境湿度 电动调节阀:≤95%
电源电压 220V 50Hz

本产品性能指标贯彻GB/T4213-92。 配套用电动执行机构有关技术参数

公称通径DN(mm) 20 25 32 40 50 65 80 100 125 150 200
电动执机机构 普通型 ZAZ-60
DKZ-310
ZAZ-60
DKZ-310
DKZ-410 DKZ-410
DKZ-510
电子型 JHZAZ1 JHZAZ1 JHZAZ3 JHZAZ3
电动执行机构推力(N)
全行程时间(S)
普通型 400
4000
400
4000
6400 6400
16000
电子型 2000 4000 6000 8000
普通型 12.5 20 32 48
  电子型 30 30 48 60
消耗功率(N) 普通型 28 35
电子型 6 15 25 40

表中数据仅为常规配置,具体选用根据主要参数及用户要求而定。

六、自力式电控温度调节阀 允许压差

单座调节型允许压差表 单位:MPa

公称通径
(mm)
推力(N)
20 25 32 40 50 65 80 100 125 150 200
10 12 15 20
400 3.90 2.71 1.73 0.95 0.62 0.37 0.24 0.15
2000 6.40 6.40 6.40 4.87 3.11
4000 6.40 6.40 6.40 6.40 6.11 3.73 2.39 1.53
6000                 1.38 0.91 0.54
6400                 1.45 0.95 0.61 0.40 0.28 0.15
8000                       0.50 0.34 0.19
16000                       0.98 0.68 0.38

套筒调节型允许压差表 单位:MPa

公称通径(mm)
推力(N)
20 25 32 40 50 65 80 100 125 150 200
400 1.94 1.62 1.31 1.08 0.88
2000 6.40 6.40
4000 6.40 6.40 6.40 6.40 6.40
6000           6.40 6.40 6.40
6400           6.40 6.40 6.40 6.40 6.40 6.40
8000                 6.40 6.40 6.40
16000                 6.40 6.40 6.40

七、自力式电控温度调节阀 主要性能指标

序号 项目 单座阀 套筒阀
1 基本误差(%) ±2.5
2 回差(%) 2.0
3 死区(%) 3.0
4 额定行程偏差(%) +2.5
5 额定流量系数偏差(%) ±10
