D941W电动通风蝶阀
一、D941W电动通风蝶阀 概述
电动通风蝶阀适用于两位切断的场合。阀与执行机构的连接采用直连方式,电动执行机构无须配伺服放大器,输入220VAC电源即可控制运转。电动通风蝶阀蝶阀采用钢板焊接制造,具有结构尺寸短,重量轻,安装方便等特点。该阀驱动力矩小,启闭灵活,操作方便。阀体上设置油密封挡圈,密封副之间无可见间隙,泄漏率小。电动通风蝶阀蝶板与阀体间的膨胀间隙大,能有效防止因热涨冷缩造成的卡死现象。电动通风蝶阀可配备多种驱动装置,如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线,对介质气体气控制或调节作用。
|
|

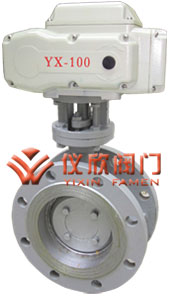

D941W电动通风蝶阀 |
D941W电动通风蝶阀尺寸图 |
二、D941W电动通风蝶阀 性能参数
公称压力(MPa) |
0.05MPa |
介质温度 |
-30℃~-350℃ |
强度试验 |
0.1MPa |
适用介质 |
冷热风、烟气 |
介质流速 |
25m/s |
泄漏率 |
3% |
三、D941W电动通风蝶阀 主要零件材料
零件名称 |
阀体 |
阀板 |
阀轴 |
材料 |
碳钢 |
碳钢 |
碳钢、不锈钢 |
四、D941W电动通风蝶阀 主要外形连接尺寸
DN |
D |
D1 |
L |
L1 |
L2 |
n-Фd |
b |
300 |
405 |
370 |
120 |
716 |
220 |
8-12 |
10 |
350 |
455 |
420 |
140 |
786 |
240 |
8-14 |
10 |
400 |
505 |
470 |
140 |
924 |
270 |
12-18 |
10 |
450 |
570 |
530 |
160 |
999 |
295 |
12-18 |
10 |
500 |
620 |
580 |
160 |
1079 |
325 |
12-18 |
10 |
600 |
720 |
680 |
180 |
1140 |
380 |
16-18 |
12 |
700 |
820 |
780 |
180 |
1240 |
430 |
16-18 |
12 |
800 |
920 |
880 |
200 |
1344 |
490 |
16-18 |
12 |
900 |
1040 |
990 |
200 |
1444 |
540 |
16-18 |
14 |
1000 |
1140 |
1090 |
220 |
1544 |
590 |
20-18 |
14 |
1100 |
1240 |
1190 |
220 |
1644 |
640 |
20-18 |
14 |
1200 |
1340 |
1290 |
240 |
1744 |
690 |
20-18 |
14 |
1300 |
1440 |
1390 |
240 |
1864 |
760 |
20-18 |
16 |
1400 |
1540 |
1490 |
260 |
2020 |
810 |
24-18 |
16 |
1500 |
1640 |
1590 |
260 |
2120 |
860 |
24-18 |
16 |
1600 |
1740 |
1690 |
280 |
2240 |
980 |
24-18 |
16 |
1700 |
1840 |
1790 |
280 |
2340 |
1030 |
28-22 |
16 |
1800 |
1940 |
1890 |
300 |
2440 |
1096 |
28-22 |
16 |
1900 |
2040 |
1990 |
300 |
2540 |
1146 |
32-22 |
16 |
2000 |
2150 |
2090 |
320 |
2640 |
1196 |
32-26 |
16 |
2200 |
2360 |
2300 |
340 |
3252 |
1296 |
36-26 |
16 |
2400 |
2560 |
2500 |
360 |
3452 |
1396 |
36-26 |
18 |
2600 |
2760 |
2700 |
380 |
3652 |
1496 |
40-26 |
18 |
2800 |
2960 |
2900 |
400 |
3852 |
1596 |
40-26 |
18 |
3000 |
3190 |
3110 |
400 |
3896 |
1698 |
44-30 |
18 |
3200 |
3390 |
3310 |
440 |
4110 |
1798 |
44-30 |
20 |
3400 |
3590 |
3510 |
440 |
4396 |
1898 |
48-30 |
20 |
3600 |
3790 |
3710 |
480 |
4636 |
1998 |
48-30 |
20 |
3800 |
4000 |
3910 |
480 |
4886 |
2098 |
52-30 |
22 |
4000 |
4210 |
4120 |
520 |
5160 |
2210 |
52-30 |
22 |
