D971电动软密封蝶阀

一、D971电动软密封对夹蝶阀 概述

电动软密封蝶阀采用了多种零件材质配对,由双偏心对夹蝶阀与YXR与AOX精小型电动执行器组成,其结构紧凑,90°回转开关轻松,密封可靠,电动软密封蝶阀使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。电动软密封蝶阀的主要部件材质选用:阀体材质:铸铁、球铁、不锈钢、铜合金、铝合金;蝶板材质:球铁、不锈钢、耐蚀钢、钛钢、铜合金;阀座:丁晴、乙丙、氯丁、海泊伦、聚四氟乙烯、天然橡胶等。

D971电动软密封蝶阀 D971电动软密封蝶阀
D971电动软密封对夹蝶阀(配YX系列电动执行器) D971电动软密封对夹蝶阀(配YXX电动执行器)

二、D971电动软密封对夹蝶阀 特点

1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。
3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。
4、蝶板采用框架结构,强度高,过流面积大,流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。
6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。
7、本阀结构独特,操作灵活,省力,方便。

三、D971电动软密封对夹蝶阀 主要零部件材料


零件名称 材料
阀体 HT250 WCB SUS304
蝶板 球墨铸铁镀镍磷 不锈钢304、316
阀轴 2Cr13 SUS304
密封圈 NBR、EPDM、VITON、PTFE

四、D971电动软密封对夹蝶阀 执行标准

制造标准 GB/T 122387-89
法兰标准 GB9113-2000、GB17241.6-1998
结构长度标准 GB12221-89
检验标准 GB/T 13927-92

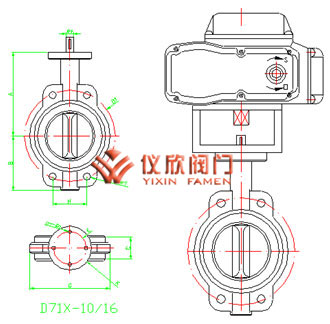

五、D971电动软密封对夹蝶阀 主要外形连接尺寸

D971电动软密封蝶阀 D971电动软密封蝶阀
DN L H H1 A B ФD
0.6MPa 1.0MPa 1.6MPa
50 43 77 443 125 125 88 99 99
65 46 85 463 125 125 108 118 118
80 46 95 483 125 125 124 132 132
100 52 105 498 125 125 144 156 156
125 56 129 682 325 245 174 184 184
150 56 132 736 325 245 199 211 211
200 60 165 800 325 245 254 266 266
250 68 197 895 363 313 309 319 319
300 78 234 956 363 313 363 370 370
350 78 283 1029 363 313 413 429 429
400 102 325 1103 363 313 463 480 480
450 114 369 1186 465 469 518 530 548
500 127 404 1280 546 431 568 582 609
600 154 470 1321 546 556 667 682 720
700 165 503 1431 546 556 772 794 794
800 190 571 1542 546 556 878 901 901
900 203 621 1800 617 706 978 1001 1001
1000 216 702 2363 632 706 1078 1112 1112
1200 254 818 2583 632 706 1295 1328 1328
