SD943电动伸缩蝶阀

一、SD943电动伸缩蝶阀 概述

电动伸缩蝶阀适用于温度≤80℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用,具有补偿管道热胀冷缩的功能。
电动伸缩蝶阀其主要特点如下:
1、设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速;
2、伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外,还能为安装更换、维修阀门提供方便。
3、密封部位可调节更换、密封性能可靠等特点。

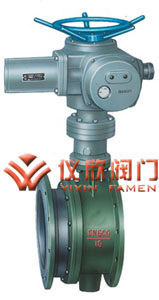

SD941X电动伸缩蝶阀 SD941X电动伸缩蝶阀

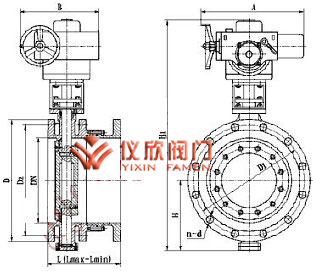

SD941X电动伸缩蝶阀 SD941X电动伸缩蝶阀尺寸图

二、SD943电动伸缩蝶阀 采用标准

设计标准:GB/T12238-1989;JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

三、SD943电动伸缩蝶阀 执行机构

1.电源:电机为三相交流,380V(特殊订货660V、440V或220V),50Hz(特殊订货60Hz);控制线电压220V/50Hz(特殊订货60Hz);远程控制电压24VDC。
2.环境温度:-20—+60℃(特殊订货-60—+80℃)
3.相对温度:≤90%(25℃时)
4.普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所;防爆型产品有dⅠ和dⅡBT4两种,dⅠ适用于煤矿非采掘工作面;dⅡBT4用于工厂,适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性  气体混合物。
5. 防护等级:户外型和防爆型为IP55(可订制IP67)。
6. 工作制:为短时10分钟(可订制30分钟)。

四、SD943电动伸缩蝶阀 主要技术参数

公称通径 DN(mm) 50~2000
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用温度 ≤80℃
适用介质 空气、水、蒸气、煤气、油品等。
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。

五、SD943电动伸缩蝶阀 主要零部件材料

名称 材料
阀体 WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、HT250
阀板 WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、HT250
阀杆 1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、2Cr13
密封圈 CR、NBR、EPDM、FPM
填料 NBR、柔性石墨、 V型橡胶

六、SD943电动伸缩蝶阀 主要连接尺寸

通径(DN) L LMAX LMIN D1 D Z-Φd H H0 A B D0 Wt/kg
50 150 163 138 125 165 4-18 82.5 445 125 125 80 61
65 170 188 152 145 185 4-18 92.5 465 125 125 80 74
80 180 192 162 160 200 8-18 100 480 125 125 80 88
100 190 225 180 180 220 8-18 110 505 125 125 80 100
125 200 235 190 210 250 8-18 125 700 325 245 150 120
150 210 240 195 240 285 8-22 142.5 735 325 245 150 125
200 230 265 215 295 340 8-22 170 805 325 245 150 180
250 250 285 235 350 395 12-22 197.5 890 363 313 200 205
300 270 302 252 400 445 12-22 222.5 950 363 313 200 260
350 290 321 271 460 505 16-22 252.5 1020 363 313 250 420
400 310 343 283 515 565 16-26 282.5 1105 363 313 250 520
450 330 360 300 565 615 20-26 307.5 1287 465 439 300 660
500 350 380 320 620 670 20-26 335 1185 546 431 360 700
600 390 425 365 725 780 20-30 390 1330 546 556 360 1020
700 430 465 395 840 895 24-30 447.5 1435 546 556 360 1140
800 470 510 430 950 1015 24-33 507.5 1545 546 556 360 1380
900 510 560 460 1050 1115 28-33 557.5 1800 617 617 360 2100
1000 550 600 500 1160 1230 28-36 615 2365 632 632 360 2520
1200 630 680 580 1380 1455 32-39 727.5 2585 632 632 360 3100

注:
1.以上蝶阀的密封试验压力DN50~DN800为1.0MPa;DN900~DN1000为0.6MPa;DN1200~DN2000为0.25MPa。
2.如工作压力超过1.0MPa建议选用三偏心蝶阀。
3.以上蝶阀的连接尺寸均按1.0MPa标准制造;如特殊需要,订货时应注明。

七、SD943电动伸缩蝶阀 安装使用注意事项

1、伸缩蝶阀在安装前必须平放,切勿随意磕碰。
2、伸缩蝶阀出厂时结构长度为最小长度,安装时,拉至安装长度(即设计长度)。
3、当管道间长度超过伸缩阀安装长度时,请调整管道间隔,切勿强行拉伸缩阀,以免损坏伸缩阀。
4、伸缩蝶阀可在任意安装,做温度补偿用时,在管道安装完成后,需沿管道轴线方向两端加支架,防止伸缩阀 伸缩管拉出,支架的支承力按下列公式计算,运行时严禁将支架卸掉。
5、伸缩蝶阀不做温度补偿时,只做安装更换、维修阀门方便用时,可用通蝶栓限位,对称夹紧伸缩蝶阀以防止伸缩管拉出,损坏伸缩蝶阀及管道装置或建筑物。螺栓直径可按照法兰螺栓直径,其螺栓强度和承受试验压力及管道拉力,按上公式进行计算,运行时限位螺栓严禁卸掉(螺栓另配)
6、管道施工现场严禁随意拆卸解体伸缩蝶阀。
7、本伸缩蝶阀,加工精细,配合严密,请勿在现场随意反复拉长压短伸缩蝶阀。管道安装时,要求伸缩阀两端管道必须同心,管道上的两法兰面要求平行。
8、法兰固定螺栓应对称紧固,请勿单边强行紧固法兰固定螺栓。
9、伸缩管安装在阀门后。
10、伸缩阀伸缩部分不得安装在管道拐角处或管道末端。
