电动塑料蝶阀

一、电动塑料蝶阀 概述

电动塑料蝶阀重量轻、耐腐蚀性强,被应用于多个领域,如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业,品质得到广大用户的认可。
电动塑料蝶阀适用于两位切断的场合。阀与执行机构的连接采用直连方式,电动执行机构无须配伺服放大器,输入220VAC电源即可控制运转。电动塑料蝶阀具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点外型结构紧凑美观 本体重量轻容易安装 耐腐蚀性强,应用范围广 材质卫生无毒 耐磨损、容易拆卸,维护简单易行

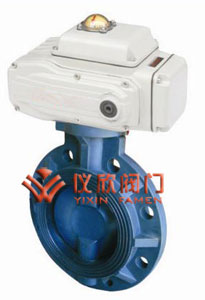

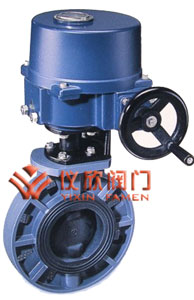

电动塑料蝶阀 电动塑料蝶阀
电动塑料蝶阀 电动塑料蝶阀

二、电动塑料蝶阀 特点

电动塑料蝶阀重量轻、耐腐蚀性强,被应用于多个领域,如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业,品质得到广大用户的认可。

三、电动塑料蝶阀 主要参数

公称通径 50~300mm
公称压力 1.0~1.6Mpa
适用温度 0~+60℃
连接方式 对夹
阀结构 A型
阀体材质 UPVC、CPVC、PP
阀芯材质 UPVC、CPVC、PP、PTFE
密封材质 FPM、EPDM、NBR
适用介质 PVC兼容的食品工业化学溶剂

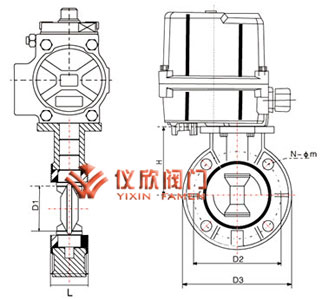

四、电动塑料蝶阀 主要外形连接尺寸

电动塑料蝶阀 电动塑料蝶阀
通径(mm) 英寸″ 尺寸(mm)
L D1 D2-ANSI D2-JIS D2-DIN D3 H N-φm-ANSI N-φm-JSI N-φm-DIN
50 2 43 56.5 120.39 120 125 165 103 4-19 4-19 4-18
65 2 1/2 47.5 70 139.44 140 145 185 113 4-19 4-19 4-18
80 3 47.5 79 152.4 150 160 201 115 4-19 4-19 4-18
100 4 57.2 103 190.5 175 180 229 135 8-19 8-19 8-18
125 5 66 130 216 210 210 257 165 8-22 8-23 8-18
150 6 74 151 241.55 240 240 285 177 8-22 8-23 8-23
200 8 87.5 200 298.5 290 295 343 210 8-22 8-23 8-23
250 10 110 255 362 355 350 411 240 12-25 12-25 12-23
300 12 129 311 432 400 400 490 297 12-25 12-25 12-23
