偏心旋转阀工作原理、特点详解

偏心旋转调节阀是一种结构新颖、流 体阻力小的直通型阀体结构，阀芯的回转中心不 与旋转轴同心，可减小阀座磨损，延长使用寿命； 阀芯后部设有一个导流翼，有利于流体稳定流动， 具有优良的稳定性。同时，还具有流量大，可调 范围广的优点特别适用于含有淤浆的工艺系统控制。

为保证大的可调比和可靠性，并减少仪表，可采用如图1所示的，偏心旋转型阀芯的调节阀。此阀可用于含酸性气体或液体，其结构和材料符合美国国家防腐蚀工程师学会标准NACE MR0175—2002

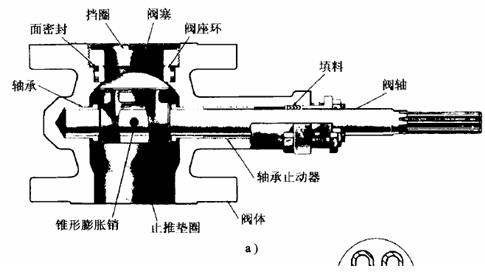

图1偏心旋转阀—总体结构图

偏心旋转调节阀的特点如下：

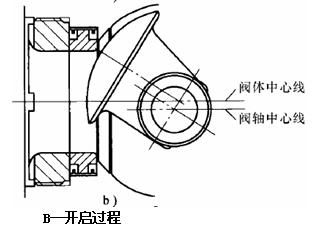

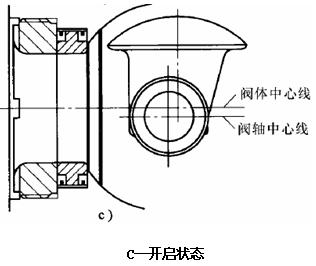

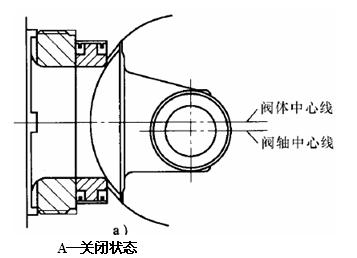

1）阀座寿命长。耐久的、坚固的金属或陶 瓷阀座密封圈和偏心的阀芯，在启闭过程 中，如左图所示，减少了阀芯与阀座的 摩擦，改善了阀座密封面的破坏，以及开 启时的阻力。阀芯在旋转至关闭位置时，阀 芯与阀座密封圈会产生自动重叠作用，使密 封面间得到更合理的配合。阀座密封圈的材 质可选用316不锈钢、A105锻造碳钢堆焊硬 质合金及陶瓷。
2）性能可靠。特殊的阀座密封圈设计，能自 动定心、自行搭接、动态与阀芯对准，可 提高使用寿命。密封金属轴承可防止颗粒堆 积的轴面而防止阀芯转动。
3）可多种操作。自动定心的阀座密封圈和坚 固的阀芯，可以在其向前流和反向流任一方向 使用时达到密封。使用向后流方向，出口湍流 区是远离阀座密封面的，另外阀芯 的90℃行程亦有助于减少阀芯与流动介质的冲 刷，减少损坏的可能性。
4）安装方便。带法兰的阀体，可以与不同等 级的管道法兰连接。配合不同的设计要 求，亦可避免有外露的法兰螺钉。安装时的定 位面和整体效果也较好。还可提供压紧式 的无法兰阀体，安装时可依靠法兰螺钉定位。
