ZTRS卫生级气动薄膜调节阀

一、卫生级气动薄膜调节阀 概述

ZTRS(ZRS-10K)气动卫生级调节阀适用于各种压力、温度、流量等物理量调节,如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方便、调节精度高等优点,尤其是在压降损失小、流量大、可调范围广、流量精度高,完全符合IEC534-1-1978标准。阀门泄漏量符合ANSIB16.104标准,调节阀配用不同的多弹簧执行机构,输出力大。
卫生级气动薄膜调节阀角型设计确保阀门自排放,标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的污染。快速拆装阀体和阀帽,使阀门打开和维修快捷容易,使过程停机时间缩短。

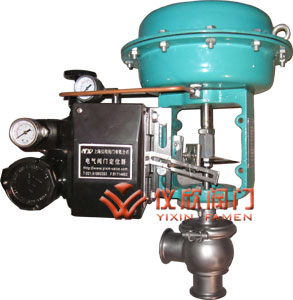

卫生级气动薄膜调节阀 卫生级气动薄膜调节阀

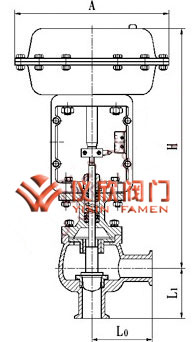

卫生级气动薄膜调节阀 卫生级气动薄膜调节阀尺寸图

二、卫生级气动薄膜调节阀 技术参数

阀体型式 :角型铸造球体式(标准型) 三通、直通、多通等(变型产品)
阀芯型式:单座柱塞型阀芯;材 料 :不锈钢304SS、316SS、316LSS 填 料: 三元乙丙橡胶,聚四氟乙烯
公称通径:Dn15、25、40、50、65、80、100mm;公称压力:PN1.0MPa
流量特性:等百分比(E%);直线(L)
连接型式 :卡箍式、螺纹式、法兰式(如无合同约定,将按卡箍式连接供货)
执行机构型式:多弹簧式膜片执行机构 膜片材料:乙丙橡胶夹尼龙
弹簧范围:1.5~3kg/cm2(0.15~0.3MPa);气源接口:M16×1.5;环境温度:-30~+70℃
附件:阀门定位器、手轮机构、空气过滤减压阀、行程开关、阀位传送器等。

三、卫生级气动薄膜调节阀 调节性能

泄漏量:小于额定Kv的0.01%
回差:带定位器:小于全行程的1%;不带定位器:小于全行程的3%
基本误差:带定位器:小于全行程的±1%;不带定位器:小于全行程的±5%
可调范围:50:1

四、卫生级气动薄膜调节阀 Kv值和许用压差

公称通径 15 25 40 50 65 80
KV值 6.3 11 16 25 28 44 45 63 63 100
许用压差MPa 1.0 0.6 0.4

五、卫生级气动薄膜调节阀 外形尺寸

公称通径mm 25 40 50 65 80
L0 100 105 105 155 155
L1 100 125 125 175 175
A φ285 φ285 φ285 φ285 φ285
L 90 90 90 95 95
H 470 480 480 510 510
