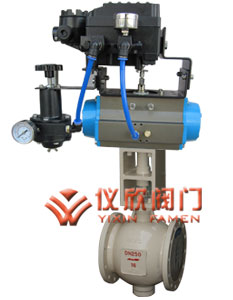

ZPQV气动偏心旋转阀

一、气动偏心旋转阀 概述

ZPQV气动偏心旋转调节阀是一种结构新颖、流 体阻力小的直通型阀体结构，阀芯的回转中心不 与旋转轴同心，可减小阀座磨损，延长使用寿命； 阀芯后部设有一个导流翼，有利于流体稳定流动， 气动偏心旋转阀具有优良的稳定性。同时，还具有流量大，可调 范围广的优点特别适用于含有淤浆的工艺系统控 制。

二、气动偏心旋转阀 阀体及内件技术参数

1、阀体部分

型式	偏心旋转阀
公称通径	DN25、40、50、65、80、100、125、150、200、250、300
公称压力	ANSI 150、300、600 Lb；JIS 10、20、30、40 K；PN1.6、2.5、4.0、6.3  、10.0MPa
连接形式	无法兰对夹式
阀体材质	WCB / SCPH2，CF8 / SCS13A，  CF8M / SCS14A 阀体、阀内件材料的组合及工作温度范围请参阅表 1
上 阀 盖	与阀体成一个整体，-60～+350℃ 注：工作温度不准超过各种材料允许范围
压盖型式	螺栓压紧式
填料	聚四氟乙烯填料、柔性石墨填料等 各种填料的使用温度·压力范围，请参见图 2
密封垫	金属齿形垫、石墨缠绕垫

2、阀内件部分

阀芯型式	单座偏心旋转阀芯
流量特性	近似线性，请参照图 3
阀      座	压紧型阀座
阀内件材质	阀体、阀内件材料的组合及工作温度范围请参阅表 1
球芯转角	60°
工作范围	软阀座的工作温度和压差范围参考图 4 司太立堆焊的工作温度和压差范围参考图 5

3、执行机构

型式	GT 型气缸执行机构
供气压力	0.30～0.50MPa
气源接头	Rc1/4
环境温度	-30～+70℃
选配附件	定位器、空气过滤减压阀、电磁阀、限位开关、阀位变送器、手轮机构、其它

三、气动偏心旋转阀 性能参数

1、整机性能

作用方式	单作用气缸执行机构：正作用（气压增加阀闭）；反作用（气压增加阀开） 双作用气缸执行机构：随输入定位器信号的增加阀开或阀闭
可调比	全腔型 100：1  ；缩腔型 40：1
阀座泄漏量	金属阀座：符合 FCI 70-2-1998（ASME B16.104）和 GB4213-1992  Ⅳ级，小于额定 Cv 的 0.01% 聚四氟乙烯软阀座：符合 FCI 70-2-199（8  ASME B16.104）和 GB4213-1992  Ⅵ级，小于额定 Cv 的 0.00001%
回差	小于全行程的 1%（带定位器）
线性	小于全行程的±2%（带定位器）
额定CV 值	请参阅  表 2
允许压差	请参阅  表 3
外形尺寸和重量	请参阅  表 4  和  图 6

2、特殊规格

阀体组件特殊检查	流量特性检查、材料检查（实验报告）、非破坏检查、放射线检查
阀体组件特殊清洗	完全除油、除水处理
阀体组件  及  执 行机构特殊规格	特殊材质处理	禁铜处理	特殊空气配管和特殊接头
	防沙、防尘型	防强腐蚀型	真空工作条件用
	热带地区用	寒带地区用	指定色涂层
	接触大气部分 SUS 不锈钢螺栓、螺母

四、气动偏心旋转阀 阀体、阀内件材料的组合及工作温度范围（℃）

阀体材料 阀内件材料	JIS	SCPH2	SCS13A	SCS14A
	ASTM	A216WCB	A351CF8	A351CF8M
	GB	WCB	CF8	CF8M
JIS	SUS630	-17～+350	—	—
AISI	630
GB	17-4PH
JIS	SUS304	-17～+250	-60～+250	—
AISI	304
GB	0Cr18Ni9
JIS	SUS316	-17～+250	—	-60～+250
AISI	316
GB	0Cr17Ni12Mo2
JIS	SUS304+ST	-17～+350	-60～+350	-60～+350
AISI	304+ST
GB	0Cr18Ni9+ST
JIS	SUS316+ST	-17～+350	—	-60～+350
AISI	316+ST
GB	0Cr17Ni12Mo2+ST
JIS	SUS304+  PTFE	-17～+200	-60～+200	-60～+200
AISI	304+  PTFE
GB	0Cr18Ni9+PTFE
JIS	SUS316+PTFE	-17～+200	—	-60～+200
AISI	316+PTFE
GB	0Cr17Ni12Mo2+PTFE
JIS	SUS440B	-17～+350	-60～+350	-60～+350
AISI	440B
GB	9Cr18MoV

注：ST—部分堆焊司太立合金，PTFE—聚四氟乙烯软密封

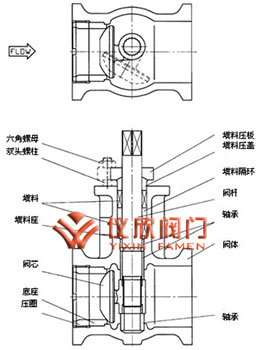

五、气动偏心旋转阀 结构及不通口径的CV值

公称通径（mm）		25	40	50	65	80	100	125	150	200	250	300
Cv 值	标准阀芯	14	30	50	100	135	230	320	500	850	1300	1750
	缩小阀芯	6	12	20	40	54	92	128	200	340	520	700

六、气动偏心旋转阀 外型尺寸及重量

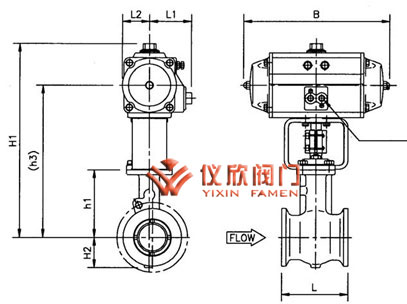

公称通径		执行机构	外形尺寸（mm）								重量（kg）
			法兰距 L	H1	H2	h1	h3	L1	L2	B
1〞	25	GTE080	102	340	35	100	270	70	43	190	18
		GTE090		350			275	75	50	210	20
		GTE100		365			280	85	56	247	22
		GTD065		330			270	65	36	164	9
		GTD080		340				70	43	190	10
1 1/2〞	40	GTE090	114	360	45	110	285	75	50	210	20
		GTE100		375			290	85	56	247	23
		GTE115		400			300	95	64	276	26
		GTD065		340			280	65	36	164	10
		GTD080		350				70	43	190	11
2〞	50	GTE100	124	390	50	125	305	85	56	247	25
		GTE115		415			315	95	64	276	28
		GTE125		450			340	100	70	302	35
		GTD080		365			295	70	43	190	13
		GTD090		375			300	75	50	210	15
		GTD100		390			305	85	56	247	17
2 1/ 〞	65	GTE115	143	430	60	135	330	95	64	276	28
		GTE125		465			355	100	70	302	31
		GTE140		515			395	110	80	342	38
		GTE190		535			405	120	88	432	46
		GTD080		380			310	70	43	190	16
		GTD090		390			315	75	50	210	18
		GTD100		405			320	85	56	247	20
		GTD115		430			330	95	64	276	22
3〞	80	GTE125	165	475	70	145	365	100	70	302	40
		GTE140		525			405	110	80	342	48
		GTE190		545			415	120	88	432	62
		GTE210		570			410	125	99	518	70
		GTD090		400			325	75	50	210	20
		GTD100		415			330	85	56	247	22
		GTD115		440			340	95	64	276	25
		GTD125		475			365	100	70	302	27
4〞	100	GTE190	194	600	80	180	470	120	88	432	70
		GTE210		660			500	125	99	518	78
		GTE255		680			510	130	110	640	91
		GTD100		480			395	85	56	247	30
		GTD115		505			405	95	64	276	35
		GTD125		535			425	100	70	302	40
		GTD140		580			465	110	80	342	45
		GTD190		600			470	120	88	432	55
〞	125	GTE210	213	695	90	215	535	125	99	518	80
		GTE255		715			545	130	110	640	88
		GTE300		775			575	150	131	716	101
		GTD115		540			440	95	64	276	40
		GTD125		570			460	100	70	302	45
		GTD140		615			500	110	80	342	50
		GTD190		635			505	120	88	432	55
		GTD210		695			535	125	99	518	65
6〞	150	GTE255	229	735	110	230	565	130	110	640	111
		GTE300		790			590	150	131	716	130
		GTE350		820			605	185	165	780	168
		GTD125		600			490	100	70	302	65
		GTD140		640			520	110	80	342	70
		GTD190		660			530	120	88	432	80
		GTD210		715			555	125	99	518	85
		GTD255		735			565	130	110	640	96
		GTD300		790			590	150	131	716	113
8〞	200	GTE300	243	835	135	275	635	150	131	716	150
		GTE350		865			650	185	165	780	188
		GTD190		705			575	120	88	432	95
		GTD210		760			600	125	99	518	100
		GTD255		780			610	130	110	640	111
		GTD300		835			635	150	131	716	128
10〞	250	GTE300	297	885	165	310	685	150	131	716	180
		GTE350		915			700	185	165	780	218
		GTD210		810			650	125	99	518	125
		GTD255		830			660	130	110	640	135
		GTD300		885			685	150	131	716	146
		GTD350		915			700	185	165	780	163
12〞	300	GTD210	338	845	190	345	685	125	99	518	160
		GTD255		865			695	130	110	640	170
		GTD300		920			720	150	131	716	181
		GTD350		950			735	185	165	780	198
