ZJSP气动单座调节阀

一、气动单座调节阀 概述

气动单座调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成,新型执行机构高度低、重量轻、装备简便,新型阀体结构紧凑、流道通畅,具有大的流量系数。气动单座调节阀操作稳定,具有可靠的动作特性,微小的阀座泄漏、精确的流量特性、宽大的可调范围等特点。它必将以独特的优点在广泛应用中取得高质量的控制效果。气动单座调节阀产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。适用液体温度由-200℃至+560℃范围内多种档次。

气动薄膜单座调节阀 气动薄膜单座调节阀
气动单座调节阀 气动单座调节阀

二、气动单座调节阀 主要零件材料

零件名称 材料 温度范围
阀体上阀盖 HT200 -20~200℃
ZG230-450 -40~450℃
ZG1Cr18Ni9Ti -250~550℃
ZG0Cr18Ni12Mo2Ti -250~550℃
阀芯、阀座 1Cr18Ni9 -250~550℃
0Cr18Ni12Mo2Ti -250~550℃
填 料 聚四氟乙烯 -40~200℃
膜 片 丁晴橡胶夹增强涤沦织物
压缩弹簧 60Si2Mn
膜 盖 A3

三、气动单座调节阀 主要性能指标

公称通径mm 20 25 40 50 65 80 100 150 200 250 300 350 400
阀座直径mm 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300 可与本公司
商洽生产
额定流量
系数Kv
直线 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1000 1600
等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630 900 1440
公称压力MPa 0.6   1.6   4.0   6.4
行程mm 10 16 25 40 60 100
流量特性 直线、等百分比、快开型
介质温度℃ -40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃
法兰标准 符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
阀体材质 PN
(MPa)
0.6,1.6 WCB(ZG230-450) CF3CF8 CF8M
4.0,6.4 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀体型式 直通单座铸造球型阀
阀芯材质 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上阀盖形式 普通式(常温型)、热片式(中温型)、低温型
可调比R 50:1
气源接头 M16×1.5
气动薄膜单座调节阀 气动薄膜单座调节阀

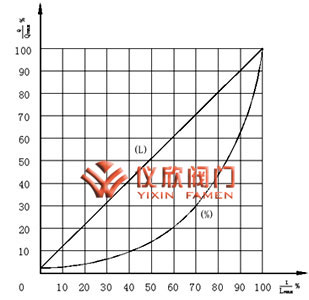

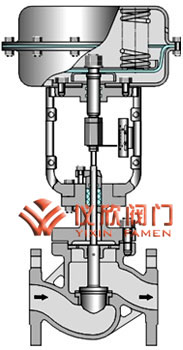

气动单座调节阀内部结构图 气动单座调节阀流量特性图

四、气动单座调节阀 主要技术参数

型号 ZHA-22
ZHB-22
ZHA-23
ZHB-23
ZHB-34
ZHB-34
ZHA-45
ZHB-45
ZHA-56
ZHB-56
有效面积cm2 350 350 560 900 1600
行程mm 16 25 40 60 100
弹簧范围KPa 20~100(标准):40~200;
80~240; 20~60; 60~100

五、气动单座调节阀 性能指标

项目 指标值 项目 指标值
基本误差% 不带定位器 ±5.0




%
气关 不带定位器 始点 ±5.0
带定位器 ±1.0 终点 ±2.5
回差% 不带定位器 ≤3.0 带定位器 始点 ±1.0
终点 ±1.0
带定位器 ≤1.0 气开 不带定位器 始点 ±2.5
终点 ±5.0
死区% 不带定位器 ≤3.0 带定位器 始点 ±1.0
终点 ±1.0
带定位器 ≤0.4 允许泄漏量L/h 1×10-4×阀额定容量
额定行程偏差% ±2.5

六、气动单座调节阀 允许压差

开关方式 执行机构型号 弹簧范围KPa 气源压力KPa 需要附件 公称通径(阀座直径)mm
25 25 40 50 65 80 100 150 200 250 300
(10) (12) (15) (20) (32) (40) (125) (150)

ZHA
-22
20~100
20~100
40~200
140
250
140
P
P
P或R
6.4
6.4
6.4
5.94
6.4
6.4
3.34
6.4
6.4
3.34
6.4
6.4
2.14
6.4
6.4

ZHA
-23
20~100
20~100
40~200
140
250
400
P
P
P或R
          1.31
6.09
6.4
0.84
3.9
5.26
0.53
2.5
3.39

ZHA
-34
20~100
20~100
40~200
140
250
400
P
P
P或R
                0.51
2.36
3.21
0.33
1.56
2.12
0.21
1.0
1.35

ZHA
-45
20~100
20~100
40~200
140
250
400
P
P
P或R
                      0.22
1.02
1.39
0.15
0.71
0.97
0.08
0.40
0.54

ZHA
-56
20~100
20~100
40~200
140
250
400
P
P
P或R
                            0.06
0.37
0.51
0.04
0.25
0.36

ZHB
-22
20~100
40~200
80~240
140
250
400
P
P或R
P
4.46
6.4
6.4
3.09
6.4
6.4
1.98
5.94
6.4
1.11
3.34
6.4
0.71
2.14
4.99

ZHB
-23
20~100
40~200
80~240
140
250
400
P
P或R
P
          0.44
1.37
3.05
0.28
0.84
1.95
0.18
0.53
1.25

ZHB
-34
20~100
40~200
80~240
140
250
400
P
P或R
P
                0.17
0.51
1.18
0.11
0.33
0.78
0.07
0.21
0.5

ZHB
-45
20~100
40~200
80~240
140
250
400
P
P或R
P
                      0.07
0.22
0.51
0.05
0.15
0.35
0.028
0.08
0.20

  ZHA
-56
20~100
20~100
40~200
140
250
400
P
P
P或R
                            0.03
0.09
0.20
0.02
0.06
0.14

七、气动单座调节阀 外形尺寸

气动薄膜单座调节阀 气动薄膜单座调节阀

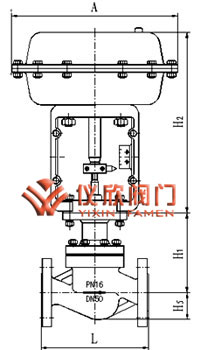

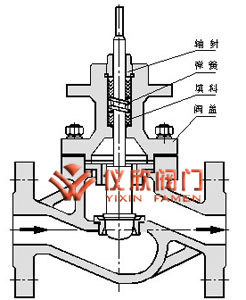

气动单座调节阀外型尺寸图 气动单座调节阀外型剖面图
DN L H H1 质量(kg) φA
PN16 PN40 PN64 普通 高温 PN6 PN16 PN40 PN64 PN6
PN16
PN40
PN64
20 181 194 206 398 548 45 52 65 19 23 285
25 185 197 210 410 560 50 57 70 20 24
40 222 235 251 455 620 65 75 85 26 35
50 254 267 286 457 627 70 82 90 30 40
65 276 292 311 610 790 80 92 100 47 66 360
80 298 317 337 622 807 95 100 107 55 78
100 352 368 394 640 850 105 110 117 125 65 99
150 451 473 508 870 1130 132 142 150 172 130 160 470
200 600 650 890 1150 160 170 187 207 175 250
250 730 775 1203 1523 187 202 225 235 350 470 580
300 850 900 1234 1554 220 230 257 265 500 660
