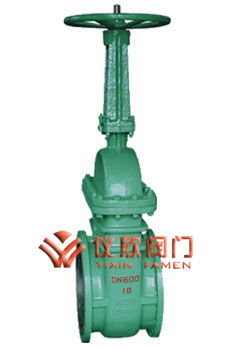

真空闸阀

一、真空闸阀 用途及特点

真空闸阀连接形式分法兰、焊接两种,驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽或空气的管路上,作为启闭装置;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。
1、设计了真空密封结构填料室,使系统与大气隔离,具有良好的环保性能。
2、选材考究,符全国内外相关标准,材料的全面质量高。
3、密封副配对先进合理,提高了密封性能,使用寿命长。
4、启闭件采用平行闸板双向弹性密封,摩擦力小,启闭轻松,维修方便,密封可靠,性能优良。
5、阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。
6、法兰垫片采用复合材料,膨胀系数大、气密性能好、保证系统与大气隔离可靠。

真空闸阀 真空闸阀
真空闸阀 真空闸阀

二、真空闸阀 应用范围

设计与制造 GB/T12224 JB/T3595
连接端尺寸 结构长度 GB/T12221
法兰尺寸 JB/T79
检验与试验 JB/T9092
材 料 碳钢 GB/T12229
不锈钢 GB/T12230
合金钢 Q/ZB66
标 志 GB/T12220
供 货 JB/T7928

三、真空闸阀 主要零件材料及使用范围

阀体 阀盖 阀板 密封圈 阀杆 填料 适用介质 适用温度 (≤℃)
WCB WCB+D507MO Stellite6 2Crl3 柔性石墨 水、蒸汽 425
ZGlCr5MO ZGlCr5M0+ Stellite12 Stellite6 4Cr9SI2 柔性石墨 水、油品、蒸汽 540
ZGlCrl8Ni9Ti ZGlCr5M0+ Stellite12 Stellite6 1Crl8Ni9Ti PTFE 水、蒸汽、腐蚀性蒸汽 200

四、真空闸阀 主要尺寸及重要

真空闸阀 真空闸阀
真空闸阀 真空闸阀尺寸图
公称通径
DN/mm
公称压力
PN/MPa
主要外形尺寸和连接尺寸/mm 重量
kg
L H D D1 D2 b f z-d Do
50 1.6 250 345 160 125 1OO 16 3 4-18 250 28
65 270 395 180 145 120 18 3 4-18 250 40
80 280 425 195 160 135 20 3 8-18 300 58
100 300 51O 215 180 155 20 3 8-18 300 75
125 325 570 245 21O 185 22 3 8-18 350 110
150 350 725 280 240 21O 24 3 8-23 350 150
200 400 820 335 295 265 26 3 12-23 400 223
250 450 890 405 355 320 30 3 12-25 450 326
300 500 1070 460 41O 375 30 3 12-25 550 432
350 550 1320 520 470 435 34 4 16-25 600 572
400 600 1450 580 525 485 36 4 16-30 650 740
450 650 1560 640 585 545 40 4 20-30 700 955
500 700 1720 705 650 608 44 4 20-34 750 1195
600 800 1880 840 770 718 48 5 20-41 800 1455
700 900 2085 g1O 840 788 50 5 24-41 850 211O
800 1OOO 2590 1020 950 898 52 5 24-41 950 2630
50 25 250 345 160 125 100 20 3 4-18 250 30
65 270 395 180 145 120 22 3 8-18 250 43
80 280 425 195 160 135 22 3 8-18 300 60
1OO 300 510 230 190 160 24 3 8-23 300 79
125 325 570 270 220 188 28 3 8-25 350 114
150 350 725 300 250 218 30 3 8-25 350 157
200 400 820 360 310 278 34 3 12-25 400 243
250 450 890 425 370 332 36 3 12-30 450 345
300 500 1070 483 430 390 40 4 16-30 550 455
350 550 1320 550 490 448 44 4 16-34 650 615
400   1450 610 550 505 48 4 16-34 700 794
450 650 1560 660 600 555 50 4 20-34 750 1018
500 700 1720 730 660 61O 52 4 20-41 800 1250
600 800 1880 840 770 718 56 5 20-41 850 1528
700 900 2085 955 875 815 60 5 24-48 900 2265
800 1000 2590 1070 990 930 64 5 24-48 1000 2847
