水封截止阀

一、水封截止阀 主要用途

水封截止阀适用于公称压力PN2.5～4.0MPa,工作温度0~450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上，切断或接通管路中的介质，适用介质为：水、油品、蒸汽和非腐蚀性气体。

二、水封截止阀 结构特点

1、选材考究，符合国内外相关标准，材料全面质量高。
2、密封副配对先进合理，提高了密封性能，使用寿命长。
3、产品按国家标准GB/T12235设计制造，结构新颖 ，造型美观。连接端有法兰和焊接，可根据用户不同要求配接。
4、填料函设计成水密封结构，接入0.6～1.6Ma的水填料，摩擦力小，密封好，能使系统大气隔离，保证良好的气密性，属环保产品。
5、阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤性和耐磨性。
6、结构紧凑，操作灵活，检修方便。
7、倒密封采用不锈钢螺纹连接密封或本体堆焊奥氏不锈钢而成，密封可靠。填料更换可在不停机情况下进行，方便快捷不影响系统运行。

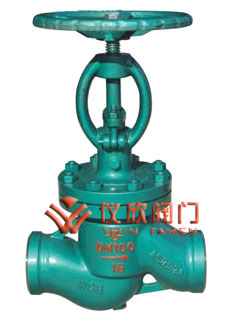

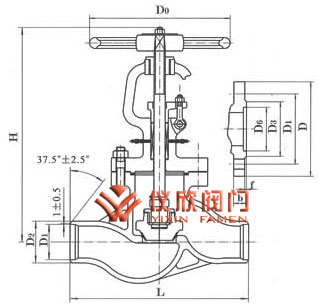

水封截止阀阀	水封截止阀结构图

三、水封截止阀 应用范围

设计与制造		GB/T12235
连接端尺寸	结构长度	GB/T12221
	焊端尺寸	GB/T12224
	法兰尺寸	JB/T79
检验与试验		JB/T9092
材 料	碳钢	ASME A105 ASME A216
标 志		GB/T12220
供 货		JB/T7928

四、水封截止阀 主要零件材料及主要用途

阀体	阀盖	阀瓣	阀座	阀杆	填料	适用介质	适用温度 (≤℃)
WCB		25+D507MO	25+D577	2Crl3	柔性石墨	水、油品、蒸汽	425
A105		2Crl3+ Stellite12	2Crl3+ Stellite6	2Crl3	柔性石墨	水、油品、蒸汽	450

五、水封截止阀 主要外形尺寸、连接尺寸及质量

DSJ4lH、DSJ41Y法兰型

公称压力 PN(MPa)	公称通径 DN(mm)	标准值									参 考 值
		L	D	D1	D2	D6	b	f	n	Z-φd	DO	H	质量(kg)
2．5	10	130	90	60	40		16	2		4-φ14	120	272	6
	15	130	95	65	45		16	2		4-φ14	120	272	6
	20	150	105	75	55		16	2		4-φ14	120	280	6
	25	160	115	85	65		16	2		4-φ14	160	332	10
	32	180	135	100	78		18	2		4-φ18	160	342	l1
	40	200	145	110	85		18	3		4-φ18	200	395	17
	50	230	160	125	100		20	3		4-φ18	240	43l	24
	65	290	180	145	120		22	3		4-φ18	280	457	33
	80	310	195	160	135		22	3		8-φ18	320	505	47
	100	350	230	190	160		24	3		8-φ23	360	549	62
	125	400	270	220	188		28	3		8-φ25	400	62l	96
	150	480	300	250	218		30	3		8-φ25	500	703	128
	200	600	360	310	278		34	3		12-φ25	650	828	168
4．0	10	130	90	60	40	35	16	2	4	4-φ14	120	272	6
	15	130	95	65	45	40	16	2	4	4-φ14	120	272	6
	20	150	105	75	55	5l	16	2	4	4-φ14	120	280	6
	25	160	115	85	65	58	16	2	4	4-φ14	160	332	10
	32	180	135	100	78	66	18	2	4	4-φ18	160	342	11
	40	200	145	110	85	76	18	3	4	4-φ18	200	395	17
	50	230	160	125	100	88	20	3	4	4-φ18	240	43l	24
	65	290	180	145	120	110	22	3	4	4-φ18	280	457	33
	80	310	195	160	135	121	22	3	4	8-φ18	320	505	47
	100	350	230	190	160	150	24	3	4．5	8-φ23	360	549	62
	125	400	270	220	188	176	28	3	4．5	8-φ25	400	621	96
	150	480	300	250	218	204	30	3	4．5	8-φ25	500	703	128
	200	600	360	310	278	260	34	3	4．5	12-φ25	650	828	168

DSJ6lH、DSJ61Y对焊型

2.5	10	130	10	18	120	272	5
	15	130	12	22	120	272	6
	20	150	19	30	120	280	6
	25	160	27	36	160	332	8
	32	180	3l	42	160	342	10
	40	200	39	48	200	395	16
	50	230	5l	61	240	43l	23
	65	290	67	76	280	457	32?
	80	310	80	92	320	505	43
	100	350	99	112	360	549	58
	125	400	12l	136	400	62l	94
	150	480	145	162	480	705	119
	200	600	206	224	650	828	165
4．0	10	130	10	18	120	272	5
	15	130	12	22	120	272	6
	20	150	19	30	120	280	7
	25	160	?27	36	160	332	8
	32	180	31	42	160	342	10
	40	200	39	48	200	395	16
	50	230	51	6l	240	43l	23
	65	290	70	80	280	457	33
	80	310	80	92	320	505	46
	100	350	99	112	360	549	61
	125	400	12l	136	400	621	95
	150	480	145	162	480	705	126
	200	600	203	224	650	828	138
