保温夹套闸阀

一、保温夹套闸阀　概述

保温夹套闸阀主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。该系列阀门的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口。由于增加了夹套，此种阀门的连接法兰尺寸要比同一规格普通球阀的连接法兰大一到两个规格，但结构长度与同规格的阀门相同，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。

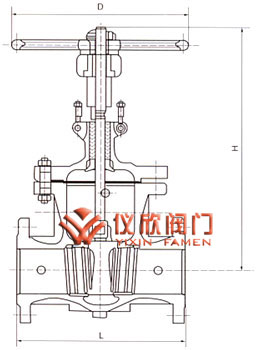

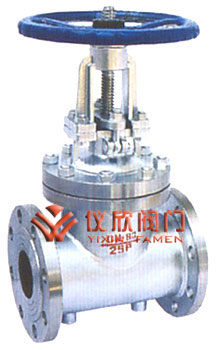

保温夹套闸阀	保温夹套闸阀尺寸图

二、保温夹套闸阀　标准规范

1、设计制造按GB12234-89  2、结构长度按GB12221-89  3、法兰尺寸按JB/T79-94  4、阀门检查和试验按GB13927

三、保温夹套闸阀　用途

保温夹套闸阀适用于公称压力PN1.0～10.0MPa、Class150～600、JIS10K～20K，工作温度-29～425℃（碳钢）、-40～500℃（不锈钢）的管路上作启闭用，并能保温和防止介质结晶。
选用不同的材质，可分别适用于重油、胶类、硝酸、醋酸、强氧化性介质及尿素等多种介质。

设计制造	结构长度	连接法兰	压力温度等级	试验与检验
GB12234 API600	厂标	ANSI B16.5 GB9112～9131 JB/T74～90 SH3006 HG20615～20635	ANSI B16.34	API598 JB/T 9092

四、保温夹套闸阀　外形尺寸

型号	压力	公称通径 DN	尺寸（mm）
			L	D	D1	D2	b	z-d	H	D0
BZ41W-16P	1.6	40	200	160	125	100	18-3	4-18	310	200
		50	250	180	145	120	18-3	4-18	358	240
		65	265	195	160	135	20-3	8-18	373	240
		80	280	215	180	155	20-3	8-18	435	280
		100	300	245	210	185	22-3	8-18	500	300
		125	325	280	240	210	24-3	8-23	614	320
		150	350	335	295	265	26-3	12-23	674	360
		200	400	405	355	320	30-3	12-25	818	400
		250	450	460	410	375	30-4	12-25	969	450
		300	500	520	470	435	34-4	16-25	1145	560
BZ41W-25P	2.5	40	200	160	125	100	20-3	4-18	358	240
		50	250	180	145	120	22-3	8-18	373	240
		65	265	195	160	135	22-3	8-18	435	280
		80	280	230	190	160	24-3	8-18	500	300
		100	300	270	220	188	28-3	8-15	614	320
		125	325	300	250	218	30-3	8-25	674	360
		150	350	360	310	278	34-3	12-25	818	400
		200	400	425	370	332	36-3	12-30	969	450
		250	450	485	430	390	40-4	12-30	1145	560
		300	500	550	490	448	40-4	16-34	1145	640
