水封闸阀

一、水封闸阀　产品特点

1、采用中法兰螺栓连接，支管两端为法兰连接或对焊连接。
2、填料函设计成水密封结构，接入0.6～1.6Mpa水填料，摩擦力小，密封好，能使系统与大气隔离，保证良好的气密性。
3、启闭件采用双闸板双向弹性密封，启闭轻松，密封可靠，性能良好。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤性和耐磨性。
5、结构简单，紧凑合理，检修方便，使用寿命长，造型美观。
6、阀门工作必须在全开或全关位置，不可做调节阀用。

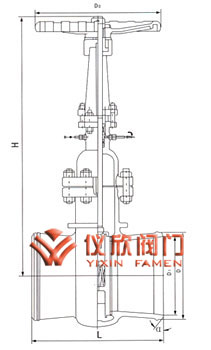

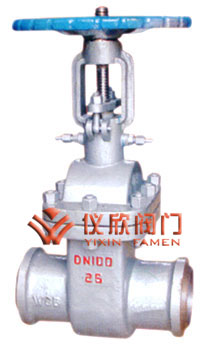

水封闸阀	水封闸阀尺寸图

二、水封闸阀　主要零部件材料

壳体材料	适用介质	适用温度℃
碳素钢（C）	水、蒸汽、油品	≤425
铬镍不锈钢（P）	硝酸类	≤200
铬镍钼不锈钢（R）	醋酸类	≤200
铬钼钢（I）	水、蒸汽、油品	≤550

零件名称	材料
阀体	WCB	ZG1Cr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
阀板	WCB	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
阀盖	WCB/25	ZG1Cr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
填料	真空组合填料
阀杆螺母	铝青铜
手轮	可锻铸铁

三、水封闸阀　主要外形尺寸

公称压力	试验压力
	壳体	密封（水）	密封（气）	上密封 （水）
1.6	2.4	1.8	0.6	1.8

公称压力1.6 MPa
DN	L1	L2	D	D1	D2	b	f	z-d	Dn	A	B	H	H1	DO	RF	BW
50	250	216	160	125	100	16	3	4-18	49	57	66	398	458	250	28	24
65	270	241	180	145	120	18	3	4-18	66	73	83	438	514	250	40	35
80	280	283	195	160	135	20	3	8-18	78	89	96	456	539	300	55	50
100	300	305	215	180	155	20	3	8-18	96	108	117	514	614	300	75	66
125	325	381	245	210	185	22	3	8-18	121	133	144	600	750	350	110	96
150	350	403	280	240	210	24	3	8-23	146	159	172	680	825	350	150	133
200	400	419	335	295	265	26	3	12-23	202	219	222	800	1000	400	223	203
250	450	457	405	355	320	30	3	12-25	254	273	278	840	1080	450	325	295
300	500	502	460	410	375	30	4	12-25	303	325	330	990	1280	450	430	395
350	550	572	520	470	435	34	4	16-25	351	377	382	1135	1470	600	570	510
400	600	610	580	525	485	36	4	16-30	398	426	432	1410	1815	650	740	665
450	650	660	640	585	545	40	4	20-30	450	480	484	1475	1925	700	955	860
500	700	711	705	650	608	44	4	20-34	501	530	535	1660	2170	750	1195	1070
600	800	813	840	770	718	48	5	20-41	602	630	638	1950	2570	800	1455	1295
700	900	914	910	840	788	50	5	24-41	692	720	738	2165	2870	850	2110	1830
800	1000	965	1020	950	898	52	5	21-41	792	820	840	2595	3395	950	2630	2390
