1.本公司引进国外平板闸阀的先进技术，进行了重大改进，其结构合理，密封可靠，维护方便。 2.闸板，阀座经特殊工艺处理、喷焊硬质合金，耐磨四氟，实现双重密封。并可注油脂辅助密封双重保护，密封更可靠，使用寿命更长。 3.平板闸阀采用无填料结构，伟动机构确保阀门启闭灵活，其启闭力矩仅为普通阀门的3/1-1/2。 4.有导流孔平板闸阀用于需要通球清管的管线，无导流孔平板闸阀用于不需要通球清管的管线上。 5.调节型平板闸阀适用于泵、站出口及其它需调节介质的管路上，调节和截断介质。 6.气动平板闸阀启闭迅速，带缓冲机构，关闭无冲击，气动，手动转换结构新颖，操作灵活，方便可靠。 7.电动平板闸阀有整体防爆型（Z9B），防爆型（Z9b），普通型（Z9）三种，可根据用户需要选配其它型号。 8.平板闸阀广泛适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。
 |
 |

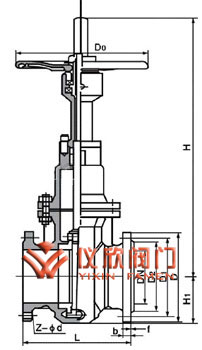

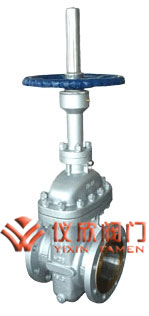

| 平板闸阀 | 平板闸阀尺寸图 |
API 6D 管道阀门
JB/T5198-91管线用钢制平板闸阀
ANSI B16.5a-1992管法兰管件
JB/T79.1～79.2 管体铸钢管法兰
GB/T13927-92通用阀门压力试验
JB/T9092-1999阀门的检验与试验
| 压力等级 | 常温下试验压力(MPa) | 工作压力 | 适用温度 | 适用介质 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 左密封 | 右密封 | 壳体 | 气体低 压密封 |
"KZ"型 | "Z"型 | ||||||
| 公称 压力 |
1.6 | 1.76 | 1.76 | 2.4 | 0.5～0.7 | 1.6 | "G"型 -29～250 |
"D"型 -45～121 |
通用型 -29～121 |
含H2S和 CO2 800Mg/Nm |
石油天然气水等 |
| 2.5 | 2.75 | 2.75 | 3.75 | 2.5 | |||||||
| 4 | 4.4 | 4.4 | 6 | 4 | |||||||
| 6.4 | 7.04 | 7.04 | 9.6 | 6.4 | |||||||
| 10 | 11 | 11 | 15 | 10 | |||||||
| 磅级 Lb |
150 | 2.07 | 2.07 | 2.93 | 1.93 | ||||||
| 300 | 5.52 | 5.52 | 7.58 | 5.06 | |||||||
| 400 | 7.31 | 7.31 | 70.0 | 6.75 | |||||||
| 600 | 11.03 | 11.03 | 15.0 | 10.12 | |||||||
| 900 | 16.54 | 16.54 | 22.4 | 15.19 | |||||||
