ZL73X链轮式浆液阀

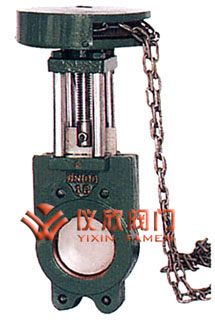

链轮式浆液阀 链轮式浆液阀

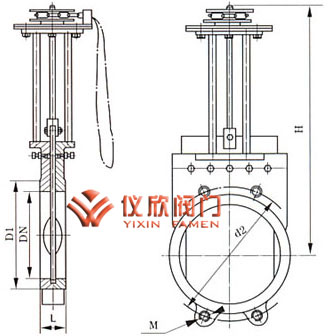

链轮式浆液阀 链轮式浆液阀尺寸图

一、链轮式浆液阀 主要性能规范

公称压力PN(MPa) 试验压力(MPa) 适用介质 工作温度(℃)
壳体 密封
0.6 0.9 0.66 煤浆、粮浆、纸浆、泥浆、活水砂浆、矿渣、碱液 ≤80℃
1.0 1.5 1.1

二、链轮式浆液阀 主要外形及连接尺寸

DN L D1 D2 H n-M
0.6 1.0
50 48 48 100 125 330 4-M16
65 48 48 120 145 340 4-M16
80 50 50 135 160 380 8-M16
100 50 50 155 180 440 8-M16
125 50 50 185 210 500 8-M16
150 60 60 210 240 600 8-M20
200 60 60 265 295 700 8-M20
250 70 70 320 350 890 12-M20
300 70 80 368 400 1050 12-M20
350 80 90 428 460 1160 16-M20
400 80 120 482 515 1200 16-M22
