波纹管闸阀

一、波纹管闸阀　特点

波纹管闸阀的阀杆采用波纹管及填料双重密封结构，确保阀杆处的无泄漏密封，特别适用于易燃、易爆、有毒及贵重介质的管路。
波纹管采用不锈钢或 Inconel 材料制造，波纹管密封结构设计合理，耐疲劳，使用寿命长。

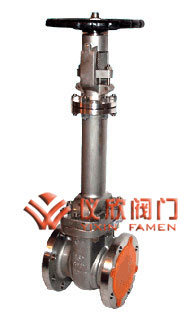

波纹管闸阀	波纹管闸阀尺寸图

二、波纹管闸阀 用途

波纹管闸阀适用于 Class150 ～ 900 、 PN1.0 ～ 16.0MPa ，工作温度 -29 ～ 425℃ （碳钢）、 -29 ～ 500℃ （不锈 钢）的各种管路上，用于截断或接通管路中的介质，选用不同的材质， 可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、 尿素等多种介质。

三、波纹管闸阀 标准规范

设计与制造	结构长度	连接法兰	试验与检验
API600、 GB12234	ANSI B16.10、 GB12221	ANSI B16.5、 JB/T74～90、 GB9112～9124、 HG20592～20635、 SH3406	API598、 JB/T9092

四、波纹管闸阀 适用范围、采用标准、材质、特点

适用范围	适用介质		蒸气系统、天然气、有毒废气净化、真空装置、热油系统、加热设备、 冷冻系统、氨、热水、电站等
	适用温度		-20——350℃
采用标准	制造标准：DIN3356						检验试验标准：DIN3230
	结构长度标准：DIN3202						对焊口标准：DIN3239
	法兰标准：DIN2543-2545
材   质		阀 体		阀  盖		阀  杆		阀  瓣		密 封 面	填  料
	WCB	WCB		WCB		13Gr		2Gr		2Gr	柔性石墨
	304	CF8		CF8		304		304		304	柔性石墨
	316	CF8M		CF8M		316		316		316	柔性石墨
	304L	CF3		CF3		316		304L		304L	柔性石墨
	316L	CF3		CF3		316		316L		316L	柔性石墨
特   点	波纹管密封阀杆				双层、三层波纹管				双重密封
	无升降手轮				位置指示				维修方便

五、波纹管闸阀 外形尺寸各连接尺寸

PN	DN	L	L1	D	D1	D2	B	f	F	D6	N-ф	△H (STRODE)
1.6	15	130	80	95	65	45	14	2	-	-	4-14	13
	20	150	90	105	75	55	14	2	-	-	4-14	17
	25	160	110	115	85	65	14	2	-	-	4-14	22
	32	180	127	135	100	78	16	2	-	-	4-18	29
	40	200	156	145	110	85	16	3	-	-	4-18	34
	50	230	170	160	125	100	16	3	-	-	4-18	43
	65	290	-	180	145	120	18	3	-	-	4-18	50
	80	310	-	195	160	135	20	3	-	-	8-18	58
	100	350	-	215	180	155	20	3	-	-	8-18	78
	125	400	-	245	210	185	22	3	-	-	8-18	105
	150	480	-	280	240	210	24	3	-	-	8-23	112
	200	600	-	335	295	265	26	3	-	-	12-23	150
2.5	15	130	80	95	65	45	16	2	-	-	4-14	13
	20	150	90	105	75	55	16	2	-	-	4-14	17
	25	160	110	115	85	65	16	2	-	-	4-14	22
	32	180	127	135	100	78	18	2	-	-	4-18	29
	40	200	156	145	110	85	18	3	-	-	4-18	34
	50	230	170	160	125	100	20	3	-	-	4-18	43
	65	290	-	180	145	120	22	3	-	-	8-18	50
	80	310	-	195	160	135	22	3	-	-	8-18	58
	100	350	-	230	190	160	24	3	-	-	8-23	78
	125	400	-	270	220	188	28	3	-	-	8-25	105
	150	480	-	300	250	218	30	3	-	-	8-25	112
	200	600	-	360	310	278	34	3	-	-	12-25	150
4.0	15	130	80	95	65	45	16	2	4	40	4-14	13
	20	150	90	105	75	55	16	2	4	51	4-14	17
	25	160	110	115	85	65	16	2	4	58	4-14	22
	32	180	127	135	100	78	18	2	4	66	4-18	29
	40	200	156	145	110	85	18	3	4	76	4-18	34
	50	230	170	160	125	100	20	3	4	88	4-18	43
	65	290	-	180	145	120	22	3	4	110	8-18	50
	80	310	-	195	160	135	22	3	4	121	8-18	58
	100	350	-	230	190	160	24	3	4.5	150	8-23	78
	125	400	-	270	220	188	28	3	4.5	176	8-25	105
	150	480	-	300	250	218	30	3	4.5	204	8-25	112
