G941J电动衬胶隔膜阀

一、G941J电动衬胶隔膜阀 特点

G941J-10电动衬胶隔膜阀电动衬胶隔膜阀用途:电动衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,适用于不同工作温度和流体管路。适用温度:≤85℃、≤100℃、 ≤120℃、≤150℃(按照衬里和隔膜材料)压力等级:PN0.6、1.0、1.6
产品特点:设计与制造:GB122239 结构长度:GB12221、JB1688 法兰连接尺寸:GB4216、JB78 G841W无衬里电动隔膜阀,G941J电动衬胶隔膜阀,电动隔膜阀

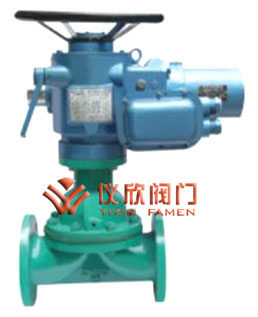

G941J电动衬胶隔膜阀 G941J电动衬胶隔膜阀

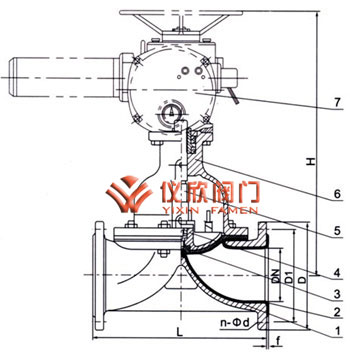

G941J电动衬胶隔膜阀 G941J电动衬胶隔膜阀尺寸图

二、G941J电动衬胶隔膜阀 主要零部件材料

G941J-10电动衬胶隔膜阀部件列表: 1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、下阀杆 6、阀盖 7、电动执行器

G941J-10电动衬胶隔膜阀材料: 阀体:铸铁、球墨铸铁、碳钢、不锈钢 阀盖:铸铁、球墨铸铁、碳钢、不锈钢 衬里:无衬里、橡胶 隔膜:橡胶 阀瓣:铸铁、碳钢 阀杆:碳钢 电动装置:组合件

三、G941J电动衬胶隔膜阀 测试

衬里层:电火花检测
试验与检验按GB/T13297标准
公称压力:PN(Mpa)阀体:PN×1.5
密封:PN×1.1

四、G941J电动衬胶隔膜阀 主要尺寸及重量

DN 公称压力 工作压力 L D D1 n-φd f h 型号 输出力矩 启闭时间 质量
15 0.6 0.6 125 95 65 4-14 2 - - - - -
20 135 105 75 4-14 2 - - - - -
25 145 115 85 4-14 2 4445 Z5-18/16 50 17 40
32 160 140 100 4-18 2 457 Z5-18/16 50 20 42
40 180 150 110 4-18 3 466 Z5-18/16 50 14 45
50 210 165 125 4-18 3 480 Z10-18/16 50 20 50
65 250 185 145 4-18 3 517 Z10-18/16 150 28 60
80 300 200 160 4-18 3 539 Z10-36/25 100 16 70
100 350 220 180 8-18 3 576 Z10-36/25 100 17 80
125 400 250 210 8-18 3 634 Z15-18/25 150 32 104
150 460 285 240 8-22 3 660 Z15-18/25 150 53 125
200 0.4 570 340 295 8-22 4 860 Z20-18/25 200 53 180
250 680 395 350 12-22 4 - Z20-18/25 200 53 280
300 790 445 400 12-22 4 1003 Z20-18/25 300 45 434
350 900 505 460 16-22 4 - ZD30-36a 300 45 -
400 1000 565 515 16-25 4 - - - - -
