电动防爆球阀|防爆电动球阀

一、电动防爆球阀 概述

上仪牌电动防爆球阀由O型球阀与YXQ、381RSB防爆电动执行器构成，以220V交流单相电源作为驱动电源，接受来自计算机调节器或操作器的4-20mADC，或者1-5VDC输入信号来控制阀门开度，或者通过220V电源信号来直接驱动的运转的电动阀，防爆等级为ExdIIBT4也可以做ExdIICT6。电动防爆球阀球体密封圈采用了特殊的加工工艺和最新密封材料，使球体表面粗糙度和圆度达到标准要求，从而提高了密封性能和使用寿命、耐高温的能力。顺时板动手柄带动阀杆驱动球体旋转，使介质顺利通过。

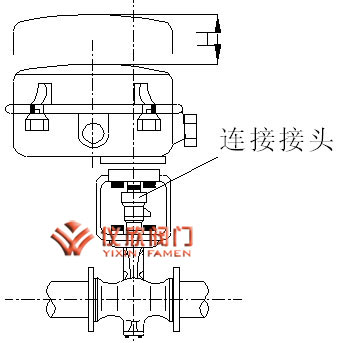

电动防爆球阀（配YXQ电动执行器）	电动防爆球阀（配381RSB电动执行器）

二、电动防爆球阀 设计标准

1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。

三、电动防爆球阀 主要零部件材料

公称通径 mm		15	20	25	32	40	50	80	100
额定流量系数Kv		20	38	72	110	170	270	510	940
公称压力 MPa		1.0；1.6；6.4
额定转角 °		0～90
流量特性		快开
介质温度 ℃		-20～120
阀体材质		HT200 ；ZG230-450 ；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti
球体材质		1Cr18Ni9；0Cr18Ni12Mo2Ti
配执行机构型号	PN10、16	361RSA-05 341RSA-05			361RS(X)B-10 341RS(X)B-10			361RSC-30 341RSC-30
	PN64	361RS(X)B-10 341RS(X)B-10			361RSC-30 341RSC-30			361RSD-150 341RSD-150

四、电动防爆球阀 配用YXQ系列技术参数

型号	最大输出扭距	动作 时间 60/50HZ	最大 轴径	电机 F级	额定电流（A）50HZ				手轮 转数	重量
					单相		三相
	N·m	90°	mm	W	110V	220V	380V	440V	N	kg
YXQ-008	80	13/16	φ20	15	1.20	0.45	N/A	N/A	10	7.4
YXQ-015	150	21/25	φ22	40	1.65	0.88	0.31	0.30	11	13
YXQ-020	200	21/25	φ22	40	1.67	0.89	0.31	0.30	11	13
YXQ-030	300	26/31	φ35	40	1.85	0.92	0.35	0.34	13.5	23
YXQ-050	500	26/31	φ35	90	3.60	1.55	0.59	0.58	13.5	24
YXQ-060	600	26/31	φ35	90	3.65	1.60	0.60	0.59	13.5	24
YXQ-080	800	31/37	φ45	180	4.10	2.15	0.85	0.79	16.5	29
YXQ-120	1200	31/37	φ45	180	4.20	2.35	0.87	0.81	16.5	29
YXQ-200	2000	93/112	φ65	180	4.10	2.15	0.85	0.79	49.5	78
YXQ-300	3000	93/112	φ65	180	4.20	2.35	0.87	0.81	49.5	78

3810电动执行器接线图：

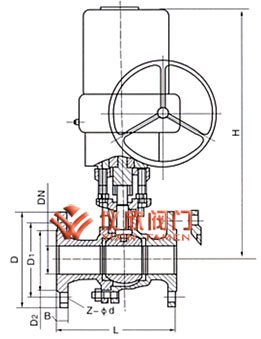

五、电动防爆球阀 主要外形尺寸

PN16电动防爆球阀外形尺寸

公称通径	L	D	D1	H1	H2	H3	D2
15	112	95	65	48.5	120	322	260
20	120	105	75	51.5	120	325	260
25	128	115	85	55	120	333	260
32	150	135	100	67.5	155	427	290
40	170	145	110	72.5	155	448	290
50	180	160	125	72.5	155	456	290
80	200	195	160	100	165	535	380
100	230	215	180	110	165	568	380
125	356	245	210	152	165	635	380
150	394	280	240	170	165	700	380
200	457	335	295	300	120	860	520

PN64电动防爆球阀外形尺寸

公称通径	L	D	D1	H1	H2	H3	D2
20	145	125	90	37.5	155	366	290
25	156	135	100	39	155	366.5	290
40	200	165	125	87.5	165	506	380
50	215	175	135	87.5	165	516	380
80	260	210	170	112.5	120	670	520
100	300	250	200	133	120	698	520
125	381	295	240	200	120	710	520
150	403	340	280	270	120	730	520
