电动V型调节球阀

一、电动V型调节球阀 概述

电动V型调节球阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀
ZAJV电动V型调节球阀,由YXR、PSQ电动执行机构和V型球阀组成,是一种由V型切口球面阀板在小开度范围内贴着密封面旋转而控制流体的角行程调节阀。
电动V型球阀V型切口球面板在增大调节比的同时,在截流时对密封环还有剪切作用,因此适用于要求大调节比的控制系统,以及对含纤维质流体、料浆类流体的控制。
电动V型球阀 广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。

电动V型调节球阀 电动V型调节球阀
电动V型球阀(法兰式) 电动V型球阀(对夹式)

二、电动V型调节球阀 阀体部分技术参数

型式 直通两体式铸造 V 型球阀 DN25~200
直通整体式铸造 V 型球阀 DN250~300
公称通径 DN25、32、40、50、65、80、100、125、150、200、250、300
公称压力 ANSI 150、300 Lb;JIS 10、20 K;PN1.6、2.5、4.0MPa
连接形式 法兰连接:RF、FM,标准按    ANSI B16.5;JIS B2201;HG20596(或 GB9113-2000)
阀体材质 WCB / SCPH2,WC6/ SCPH21,WC9/ SCPH32,CF8 / SCS13A,  CF8M / SCS14A
阀体、阀内件材料的组合及工作温度范围请参阅表 1
使用温度 常温型:-29~+150℃ 高温型:+150~+450℃
填料 常温型:楔型聚四氟乙烯填料 高温型:柔性石墨成型填料
与执行机构连接 符合 ISO 5211/1~5211/3-1982

三、电动V型调节球阀 阀内件部分技术参数

阀芯型式 V 型缺口阀芯
流量特性 近似等百分比性,请参照图 2
流量系数 请参见表 2
阀内件材质 阀体、阀内件材料的组合及工作温度范围请参阅表 1
球芯转角 90°

四、电动V型调节球阀 电动执行机构标准规格

参数 Unic-10 Unic-20 Unic-40 Unic-60 Unic-100 Unic-150
输出轴力矩 10kgf·m 20kgf·m 40kgf·m 60kgf·m 100kgf·m 150kgf·m
电源电压 单相  AC100V、200V、220V,50/60Hz
动作范围 0~90°
动作时间 30 秒/(50Hz 时) 45 秒
驱动马达 20W 30W 90W 90W 100W 100W
保护装置 过热保护器(自动恢复型)
环境温度 -25~+55℃
绝缘电阻 100MΩ(500V-DC)
耐压值 AC1500V 1 分钟
手动操作 用可卸式手柄操作
限位元件 电动操作时:全开全闭极限开关;手动操作时:机械挡块
防水性 相当于 IP65 标准
安装状态 可适应各种方向
重量 4.5kg 7.8kg 8.5kg 20kg 21kg 22kg
本体材质 铝合金压铸
配线接口 PF 1/2×2 塑料防水接头

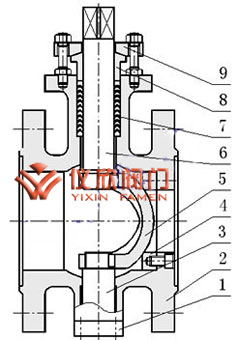

五、电动V型调节球阀 主要零件材料及内部结构

本体材质为碳钢 电动V型调节球阀
1 底座 WCB LCB WC9
2 阀体 WCB LCB WC9
3 下阀轴 2Cr13 2Cr13 2Cr13
4 密封圈 PTFE/PPL
PPL
5 V球 CF8 CF8M CF3M
6 上阀轴 2Cr13 2Cr13 2Cr13
7 填料 柔性石墨/PTFE
8 填料压盖 WCB LCB WC9
9 压板 WCB LCB WC9
本体材质为不锈钢
1 底座 CF8 CF8M CF3M
 2 阀体 CF8 CF8M CF3M
3 下阀轴 304 316 316L
4 密封圈 PTFE/PPL
5 V球 CF8 CF8M CF3M
6 上阀轴 304 316 316L
7 填料 柔性石墨/PTFE
8 填料压盖 CF8 CF8M CF3M
9 压板 CF8 CF8M CF3M

注:以上为标准配置结构,标准的阀体材料是碳钢和不锈钢,也可根据用户需求进行配置

六、电动V型调节球阀 KV值及流量特性

公称通径(mm) 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(mm) 28 31 37 40 53 66 89 104 130 173 212 255
流量系数 Kv 30 35 56 90 140 230 387 600 965 1567 2400 3900

七、电动V型调节球阀 外形尺寸

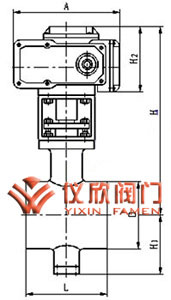

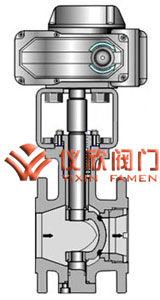

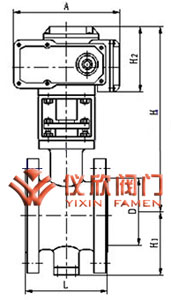

电动V型球阀外型尺寸图(法兰式) 电动V型球阀外型尺寸(对夹式) 电动V型调节球阀部面图
电动V型球阀外型尺寸图(法兰式) 电动V型球阀外型尺寸(对夹式) 电动V型调节球阀结构图
公称通径(mm) 外形尺寸(mm) 执行机构 重量(kg)
A h1 h2 h3 h4 H1 H2 øD n×øc
25 165 165 114 136 12 265 212 348 70 4×ø10 4×ø10 Unic-10 Unic-10 8.1 9.2
32 178 180 114 136 12 265 212 348 70 9.1 10.3
40 165 190 152 176 15 305 257 386 70 12.5 15
50 178 216 160 200 15 315 279 409 70 4×ø12 Unic-20 15 20.5
65 190 241 187 228 16 368 349 487 102 4×ø12 Unic-40 Unic-40 25 30
80 203 283 193 230 20 370 354 494 102 35 40.6
100 305 305 209 250 16 390 393 533 102 4×ø14 50 55
125 356 381 269 312 28 482 485 555 136×116 4×ø14 Unic-60 Unic-100 103 113
150 394 403 284 325 28 495 515 685 136×116 Unic-100 Unic-150 115 125
200 457 502 322 365 28 540 589 764 136×116 Unic-150 165 170
250 533 568 460 530 36 815 165 4×ø22 4×ø22 185 200
300 610 648 475 565 36 875 165 205 220

①压力等级为 ANSI 150 Lb;JIS 10 K;PN1.6MPa
②压力等级为 ANSI 300 Lb;JIS 20 K;PN2.5、4.0MP
