电动开关球阀

一、电动开关球阀 概述

电动开关球阀由YXX、YXR、系列电动执行器与O型球阀组成，主要用于管道上流体截断。电动开关球阀具有结构紧凑，体积小密封性能优越等特点，通常适用于密封要求严格的场合，广泛应用于化工、石油、制药、轻工等行业的自动切断系统。电动开关球阀阀体与执行机构的连接采用直连方式，电动执行机构无须配伺服放大器，输入220VAC电源即可控制运转。电动开关球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置YXX、YOQ、PSQ，另外也可以根据不同的工况配防爆开关型，还有快速切断型球阀。。

电动开关球阀（配YXX电动执行器）	电动开关球阀（配YXQ电动执行器）

二、电动开关球阀 执行标准

1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。

三、电动开关球 阀技术参数和性能

YXR系列执行机构技术参数		阀体参数
电源	AC200/220V，50/60Hz	公称通径	DN10～300mm
输出力矩	50N·M～2000N·M	公称压力	PN1.6 2.5 4.0 6.4 31.5MPa(定制)
动作范围	0～90° 0～360°	泄漏量	软密封:零泄漏	硬密封:≤额定流量的10-5
动作时间	15秒/30秒/60秒	执行机构	可另配YXX、YXQ、PSQ等精小型电动执行器
保护装置	过热保护	流量特性	快开特性
环境温度	-30°～60°	可调范围	DN10-80	DN100-300
			250:1	350:1
手动操作	同附带手柄操作	基本误差	±1%
限位	电气、机械二重限位	死区	≤1%
防护等级	相当于IP-65	回差	≤1%
位置测量	可选装开关或电位计	适用温度	密封面
驱动电机	8W/E		PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
进线接口	PE1/2〞进线线锁

四、电动开关球阀 主要性能规范

试验压力 （Mpa）	公称压力（Mpa）					压力级（class）			JIS(Mpa)
	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
气密试验	0.5～0.7

五、电动开关球阀　主要零件材质

零件名称	材 料
阀体	WCB	ZG1Cr18Ni9Ti	CF8 (304)	CF3 (304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF3M (316L)
球体、阀杆	2Cr13	1Cr18Ni9Ti	0Cr19Ni9 (304)	00Cr19Ni11 (304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2 (316)	00Cr17Ni12Mo2 (316L)
密封圈	聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨
适用介质	水、气体、蒸汽、油品等	硝酸等腐蚀性介质		强氧化性介质	醋酸等腐蚀介质		尿素等腐蚀性介质

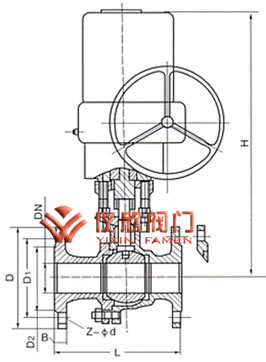

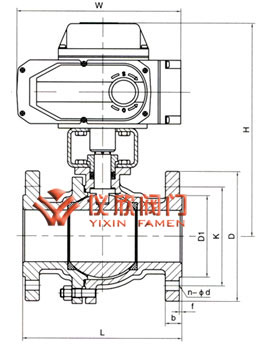

六、电动开关球阀 主要外形尺寸

公称压力DN		L	D	H	L1	D1	b	Z-d1	H1
压力		1.6/2.5/4.0	1.6/2.5/4.0		1.6/2.5/4.0	1.6/2.5/4.0	1.6/2.5/4.0
15		130/130/140	95	275	157	65	14/16/16	4-14	48
20		140/140/150	105	280	157	75	14/16/16	4-14	53
25		150/150/165	115	287	157	85	14/16/16	4-14	58
32		165/165/180	135	354	208	100	16/16/18	4-18	68
40		180/180/200	145	312	208	110	16/16/18	4-18	73
50		200/200/220	160	325	208	125	16/20/20	4-18	80
65		220/220/250	180	335	256	145	18/22/22	4-18/8-18/8-18	90
80		250/250/280	195	365	256	160	20/22/22	8-18	98
100		280/280/320	215/230/230	400	256	180/190/190	20/24/24	8-18/8-23/8-23	120
125		320/320/360	245/270/270	420	256	210/220/220	24/28/30	8-23/8-25/8-25	140
150		360/360/400	280/300/300	440	256	240/250/250	24/28/30	8-23/8-25/8-25	167
200		400/400/550	335/360/375	470	256	295/310/320	26/34/38	12-23/12-25/12-30	210
250		630 750	405 470	545	380
300		750 870	460 530	580	380
