高压角式调节阀介绍

高压调节阀是一种适用于高静压和高压差调节的特殊阀门，多为角式单座，最高公 称压力可达32.0MPa,下图所示为角式高压调节阀结构。

角式高压调节阀的阀体为锻造结构。外螺纹连接的调节阀的公称尺寸为DN3~25mm。该阀 的填料箱与阀体制成一体，填料用阀杆螺母压紧，阀座与阀体分开，用阀底座压入在阀体 内。这种结构加工容易，阀座容易更换，阀芯为单导向结构，只有正装式。因为不平衡力 大，一般要配用阀门定位器。法兰连接的调节阀其公称尺寸为DN15~DN80mm。该阀的填 料箱与阀盖做成一体，用支架压紧；阀座与阀体分开，一般用螺纹旋入阀体内；阀芯为单 导向结构，只有正装式；阀杆螺母与支架螺纹连接，其连接处装一紧定螺钉；法兰与阀体 采用螺纹连接，便于安装。

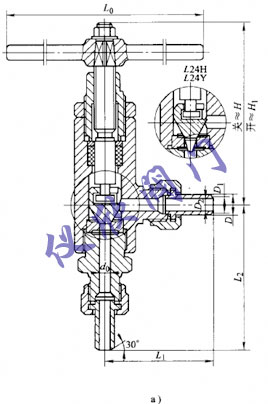

a)外螺纹连接	b)法兰连接
