电动角式单座调节阀|电动角式调节阀
一、电动角式单座调节阀 概述
ZDSJ型电动角式单座调节阀采用顶导向结构，由PS系列和3810系列直行程电动执行机构和低流阻角式单座阀组成。该阀具有结构紧凑、重量轻、动作灵敏、流体通道呈流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优先。
电动角式单座调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。它采用多级节流形式来分摊压差，减少了气蚀、冲蚀、挠流破坏，大大提高了调节阀的使用寿命，特别是用在尿素系统中比普通高压阀寿命提高2-3倍。阀体为直角形，阀芯为单导向结构，阀体流路简单，阻力小，特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。
 |
 |

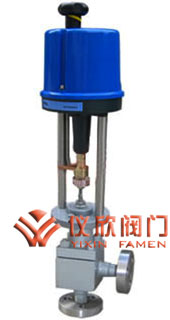

| 电动角式单座调节阀（WCB材质） |

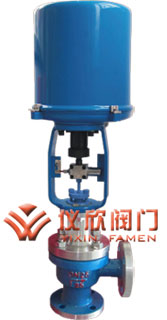

电动角式单座调节阀（A105材质） |
二、电动角式单座调节阀 主要技术参数
| 公称通径(mm) |
6 |
10 |
15 |
25 |
| 阀座直径(mm) |
3 |
4 |
6 |
4 |
5 |
7 |
8 |
10 |
6 |
7 |
8 |
10 |
12 |
7 |
8 |
10 |
12 |
16 |
20 |
| 流量系数Kv |
0.04 |
0.1 |
|
0.1 |
0.4 |
|
|
|
0.4 |
|
|
|
|
1 |
1.6 |
2.5 |
4 |
6.3 |
8 |
| |
0.16 |
0.4 |
0.16 |
|
1 |
1.6 |
2.5 |
0.63 |
1 |
1.6 |
2.5 |
4 |
|
|
|
|
|
|
| 0.063 |
0.25 |
|
0.25 |
0.63 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 公称通径(mm) |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 阀座直径(mm) |
16 |
20 |
30 |
20 |
38 |
30 |
50 |
38 |
65 |
50 |
80 |
65 |
100 |
65 |
125 |
100 |
150 |
125 |
200 |
| 流量系数 |
6.3 |
8 |
16 |
8 |
25 |
16 |
40 |
25 |
63 |
40 |
100 |
63 |
160 |
100 |
250 |
160 |
400 |
250 |
600 |
| 可调范围 |
Kv值<18时 R=20：1；Kv值>18时 R=30：1 |
| 公称压力 |
1.6、4.0、6.4、10、16、22、32MPa |
| 阀芯形式 |
套筒导向单座柱塞型阀芯 |
| 流量特性 |
直线 |
| 作用形式 |
电开式、电关式 |
| 工作温度 |
普通型-40～230℃；散热片型230～450℃，特殊订货450～600℃ |
| 法兰标准 |
符合JB/T2769-92标准、可按ANSI、JIS、DIN 等订货生产 |
| 控制信号 |
4～20mA.DC; 1～5V.DC; 0～10V.DC (与所配执行机构有关) |
| 电 源 |
S220V.AC, 50HZ; 380V.AC ,50HZ (与所配执行机构有关) |
三、电动角式单座调节阀 主要技术性能指标
泄 漏 率： IV 级， 小于额定流量的10-4
回 差 ： 配3810L 执行机构为2.0%； 配PSL执行机构为 1.0%
基本误差： 配3810L执行机构为±2.5%； 配PSL执行机构为±1.0%
注：测试使用的填料为标准聚四氟乙烯填料。
四、电动角式单座调节阀 允许压差
| 公称通径(mm) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
| 阀座直径(mm) |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 执行机构 |
允许压差△P（MPa） |
| 配PSL |
PSL202 |
6.4 |
6.4 |
6.4 |
4.90 |
3.14 |
1.92 |
1.23 |
0.78 |
|
|
|
|
|
|
|
|
| PSL204 |
|
|
|
|
|
4.31 |
2.76 |
1.76 |
1.04 |
0.69 |
0.44 |
|
|
|
|
|
| PSL208 |
|
|
|
|
|
|
|
|
1.86 |
1.23 |
0.78 |
0.50 |
0.35 |
0.20 |
|
|
| PSL320 |
|
|
|
|
|
|
|
|
|
|
|
1.26 |
0.87 |
0.49 |
0.32 |
0.22 |
| 配PSL |
381LSA-20 |
6.4 |
6.4 |
6.4 |
4.90 |
3.14 |
1.92 |
1.23 |
0.78 |
|
|
|
|
|
|
|
|
| 381LSB-50 |
|
|
|
|
|
4.79 |
3.06 |
1.96 |
1.16 |
0.76 |
0.49 |
|
|
|
|
|
| 381LSC-65 |
|
|
|
|
|
|
|
|
1.51 |
0.99 |
0.64 |
0.41 |
0.28 |
|
|
|
| 381LSC-99 |
|
|
|
|
|
|
|
|
|
|
|
0.63 |
0.44 |
0.25 |
0.16 |
0.11 |
五、电动角式单座调节阀 主要零件材料
| 本体材质为碳钢 |
| 1 |
阀体 |
WCB |
LCB |
WC9 |
 |
| 2 |
阀座 |
304 |
304 |
304 |
| 3 |
阀芯 |
304 |
304 |
304 |
| 4 |
导向套 |
304 |
304 |
304 |
| 5 |
阀盖 |
WCB |
LCB |
WC9 |
| 6 |
阀杆 |
304 |
304 |
304 |
| 7 |
填料 |
PTFE/柔性石墨 |
| 8 |
弹簧 |
65Mn |
| 9 |
螺母 |
304 |
304 |
304 |
| 本体材质为不锈钢 |
| 1 |
阀体 |
CF8 |
CF8M |
CF3M |
 |
| 2 |
阀座 |
304 |
316 |
316L |
| 3 |
阀芯 |
304 |
316 |
316L |
| 4 |
导向套 |
304 |
316 |
316L |
| 5 |
阀盖 |
CF8 |
CF8M |
CF3M |
| 6 |
阀杆 |
304 |
316 |
316L |
| 7 |
填料 |
PTFE/柔性石墨 |
| 8 |
弹簧 |
65Mn |
| 9 |
螺母 |
304 |
316 |
316L |
六、电动角式单座调节阀 外形尺寸
 |
 |

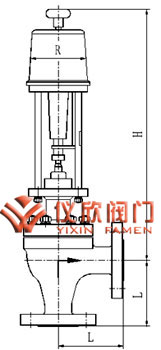

| 电动角式单座调节阀尺寸图（普通型） |

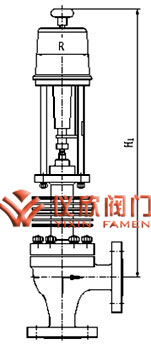

电动角式单座尺寸图（高温型） |
| 公通径(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| L1(mm) |
98 |
105 |
105 |
120 |
135 |
190 |
225 |
270 |
315 |
367 |
|
| L2(mm) |
PN1.6MPa |
85 |
95 |
115 |
115 |
130 |
145 |
155 |
175 |
200 |
240 |
300 |
| PN4.0MPa |
85 |
95 |
115 |
115 |
130 |
145 |
155 |
175 |
200 |
240 |
300 |
| PN6.4MPa |
100 |
115 |
130 |
130 |
150 |
170 |
190 |
215 |
250 |
275 |
325 |
| 配PSL |
H(mm) |
普通型 |
753 |
761 |
789 |
778 |
793 |
819 |
858 |
893 |
921 |
951 |
956 |
| 散热片型 |
883 |
891 |
919 |
908 |
923 |
892 |
1021 |
1056 |
1120 |
1150 |
1156 |
| D(mm) |
176 |
| 重量(KG) |
13.5 |
22.5 |
25.5 |
|
29.5 |
50 |
60 |
78 |
119 |
157 |
255 |
| 配381L |
H(mm) |
普通型 |
516 |
542 |
552 |
|
688 |
744 |
783 |
818 |
976 |
1006 |
1036 |
| 散热片型 |
646 |
654 |
682 |
|
818 |
907 |
946 |
981 |
1175 |
1205 |
1235 |
| D(mm) |
225 |
310 |
| 重量(KG) |
21 |
30 |
33 |
41 |
45 |
65 |
75 |
93 |
172 |
210 |
308 |
