API-6D平板闸阀介绍

API 6D 平板闸阀的材料选用按ASTM (美国材料试验学会) 所颁布的相关规范选用。有时用户会对主要零部件的材料提出要求, 如阀杆材料用AISI 4140 , 闸板、阀座材料用ASTM A515 或ASTM A516 。按照API 6D 规范及ANSI/ ASME B16134 、ANSI/ ASME B1615 、ANSI/ ASME B16110 、AN2SI/ASME B16147 、ANSI/ ASME B3114 、ANSI/ASME B3118 和ANSI/ ASME B16125 设计的平板闸阀典型产品结构见图1 和图2 。

API 6D平板闸阀有二个浮动的阀座, 每个阀座都设计成两个方向介质流动时均能密封, 因此API 6D 平板闸阀不但能实现双向密封, 而且能实现进、出口同时密封。当阀门受热膨胀并造成中腔的压力大于管道压力时, 介质作用在阀座两边的压力差将把浮动阀座推离闸板, 使中腔压力通过闸板与阀座间的间隙泄放到管道中, 实现双排泄。　浮动阀座上既设计有R - PTFE 增强聚四氟乙烯密封圈, 又设计有A102 焊条堆焊的不锈钢密封圈, 其中R - PTFE 密封面比不锈钢密封面高012～013mm。当介质压力较低时, 阀处于软密封状态, 当介质压力升高, 使R - PTFE 产生弹性变形达到012～013mm 时, 就可实现软、硬双重密封。

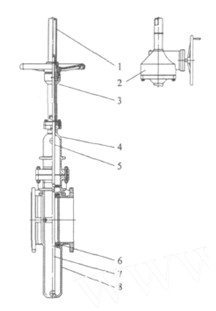

1、 护罩 2、伞齿轮 3、支架 4、阀盖 5、阀杆 6、阀座 7、闸阀 8、阀体	1、护罩 2、伞齿轮箱 3、支架 4、阀盖 5、阀杆 6、阀座 7、闸阀 8、阀体

API 6D平板闸阀的阀体和阀盖上设计有注脂阀。密封油脂通过阀体上的注脂阀可进入阀座, 注入R - PTFE 密封圈和不锈钢密封圈之间, 进入密封面, 起辅助密封作用, 使密封更可靠, 达到零渗漏。密封油脂通过阀盖上的注脂阀可进入填料隔环, 注入阀杆和柔性石墨之间, 起到辅助密封作用, 使密封更可靠, 达到零渗漏。在阀盖上设计有泄压阀, 当需要时, 将手动通过泄压阀对中腔进行泄压, 使压力值降到零。313 　上密封座API 6D 平板闸阀设计有上密封座, 并根据用户的要求分别设计为软和硬2 种结构, 当阀杆处于全开位置时, 可实现上密封的零渗漏。314 　闸板闸板为带导流孔结构, 使平板闸阀在全开或全关时, 阀座的密封面处于闸板的保护下, 不会受到介质的冲刷, 能延长使用寿命。闸阀设计为全通径 结构, 不但流阻小, 压力损失小, 而且便于管线的清扫。315 　全密封平板闸阀为全密封结构, 外露的阀杆由防护罩保护, 以防止外部杂质进入传动装置。阀上装有可视式的指示杆, 以指示阀的开启和关闭状态。
