D373H凸耳式硬密封美标蝶阀

一、D373H凸耳式硬密封美标蝶阀 用途及特点

美标蝶阀是我公司技术人员研制开发的新一代高性能产品,其性能已处于国 内外先进水平、广泛适用于低压、中压、高压、钢铁冶金、石油、化工、电 力等工业管道上作截断或调节介质流量用。 美标蝶阀采用三维偏心斜锥形阀座密封副,蝶板密封采用新型金属片与弹性 材料层叠而成,嵌装在蝶板上与阀座吻合。利用蝶板摆动压紧密封,所以密 封面摩擦阻力小,关闭是具有越关越紧功能,这样密封性能可靠,开启确保 密封面完全脱离接触,保证了密封面不受损伤。 美标蝶阀结构特点排除了其它类型蝶阀开过位而不能密封的缺点, 且在高曙 下能正常使用,克服了其它类型阀门在高温下使用时因热膨胀而容易泄漏的 缺点。
该蝶阀根据使用介质要求,选用不同密封面材料,以保证密封面耐磨损、耐冲 刷、耐腐蚀、使用寿命长。 的更加耐压牢固。

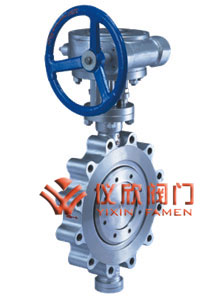

美标蝶阀 美标蝶阀 美标蝶阀

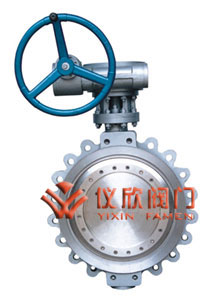

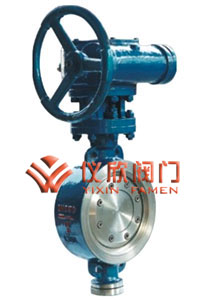

法兰式 凸耳式 对夹式

二、D373H凸耳式硬密封美标蝶阀 采用标准

设计标准 :API609-83
法兰连接尺寸:ANSI B 16.5
结构长度 :ANSI B 16.10-1992
压力试验:API 598-82

三、D373H凸耳式硬密封美标蝶阀 主要技术参数

公称通径 Dn(in) 2″-36″ 2″-36″
公称压力 PN(MPa) 150Lb 300Lb
试验压力Ps(MPa) 强度试验 3.0 7.5
密封试验 2.2 5.5
适用介质 水、蒸汽、邮品、酸碱类、海水等
适用温度 -40~425℃

四、D373H凸耳式硬密封美标蝶阀 主要零件材质

名称 材料
阀体 WCB、CF8、CF8M
阀板 WCB、CF8、CF8M
轴杆 304、316、1Cr13
密封圈 316、304
填料 柔性石墨、氟塑料

五、D373H凸耳式硬密封美标蝶阀 主要外形及连接尺寸表

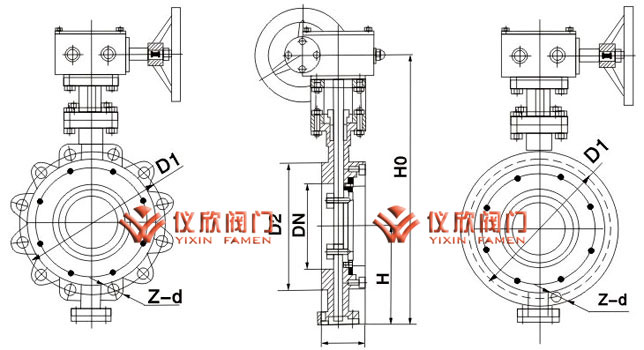

美标蝶阀外形图

美标蝶阀 美标815W系列

公称通径 结构长度 (标准值) 外形尺寸 (参考值) 连接尺寸 (标准值) 参考重量 (kg)
L L1 H H0 D D1 D2 M Z-d
2" 50 43 108 110 345 152 120.5 92 M18 4-19 9
3" 80 49 114 125 380 190 152.5 127 M18 4-19 11
4" 100 56 127 145 415 229 190.5 157 M18 8-19 13
5" 125 64 140 165 455 254 216 186 M20 8-22 16
6" 150 70 140 175 545 279 241.5 216 M20 8-22 26
8" 200 71 150 210 645 343 298.5 270 M20 8-22 34
10" 250 76 160 250 695 406 362 324 M24 12-25 51
12" 300 86 178 285 830 483 432 381 M24 12-25 72
14" 350 92 190 320 900 533 476 413 M27 12-29 106
16" 400 102 216 355 980 597 540 470 M27 16-29 133
18" 450 114 222 380 1030 635 578 533 M30 16-32 176
20" 500 127 229 415 1110 699 635 584 M30 20-32 190
24" 600 154 267 475 1305 813 749.5 692 M33 20-35 394
30" 750 165 292 580 1525 985 914 857 M33 28-35 476
32" 800 190 318 630 1585 1060 978 914 M39 28-41 618
36" 900 203 330 680 1765 1168 1085 1022 M39 32-41 762

美标蝶阀 美标815L系列

公称通径 结构长度 (标准值) 外形尺寸 (参考值) 连接尺寸 (标准值) 参考重量 (kg)
L H H0 D1 D2 M Z-d
6" 150 70 175 545 241.5 216 M20 8-22 28
8" 200 71 210 615 298.5 270 M20 8-22 36
10" 250 76 250 695 362 324 M24 12-25 53
12" 300 86 285 830 432 381 M24 12-25 74
14" 350 92 320 900 476 413 M27 12-29 110
16" 400 102 355 980 540 470 M27 16-29 138
18" 450 114 380 1030 578 533 M30 16-32 180
20" 500 127 415 1110 635 584 M30 20-32 196
24" 600 154 475 1305 749.5 692 M33 20-35 400
30" 750 165 580 1525 914 857 M33 28-35 482
36" 900 203 680 1765 1085 1022 M39 32-41 488

美标蝶阀 美标830W系列

公称通径 结构长度 (标准值) 外形尺寸 (参考值) 连接尺寸(标准值) 参考重量(kg)
L L1 H H0 D D1 D2 M Z-d
2" 50 43 108 110 345 165 127 92 M18 8-19 9 20
3" 80 49 114 125 380 210 168 127 M20 8-22 12 29
4" 100 56 127 145 415 254 200 157 M20 8-22 13 35
5" 125 64 140 165 455 279 235 186 M20 8-22 18 40
6" 150 70 140 175 545 318 270 216 M20 12-22 28 81
8" 200 71 150 210 645 381 330 270 M24 12-26 37 94
10" 250 76 160 250 695 445 387 324 M27 16-29 56 158
12" 300 86 178 285 830 521 451 381 M30 16-32 79 183
14" 350 92 190 320 900 584 514 413 M30 20-32 116 239
16" 400 102 216 355 980 648 571 470 M33 20-35 146 302
18" 450 114 222 380 1030 711 628 533 M33 24-35 193 346
20" 500 127 229 415 1110 775 686 584 M33 24-35 209 434
24" 600 154 267 475 1305 914 813 692 M39 24-41 433 638
30" 750 165 292 580 1525 1092 997 857 M45 28-49 523 788
36" 900 203 330 680 1765 1270 1168 1022 M50 32-53 838 1146

美标蝶阀 美标830L系列

公称通径 结构长度 (标准值) 外形尺寸 (参考值) 连接尺寸 (标准值) 参考重量(kg)
L H H0 D1 D2 M Z-d
6" 150 76 175 545 270 216 M20 12-22 29
8" 200 89 210 615 330 270 M24 12-26 38
10" 250 114 250 695 387 324 M27 16-29 58
12" 300 114 285 830 451 381 M30 16-32 81
14" 350 127 320 900 514 413 M30 20-32 119
16" 400 140 355 980 591 470 M33 24-35 149
18" 450 152 380 1030 628 533 M33 24-35 198
20" 500 152 415 1110 686 584 M33 24-35 215
24" 600 178 475 1305 813 692 M39 24-41 436
30" 750 229 580 1525 997 857 M45 28-49 528
36" 900 241 680 1765 1168 1022 M50 32-52 843
