软密封对夹蝶阀

一、软密封对夹蝶阀概述

　我公司研制的软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。

二、软密封对夹蝶阀 用途及特点

该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为: 1、设计新颖、合理、结构独特，重量轻，启闭迅速。 2、操力矩小，操作方便，省力灵巧。 3、可以任何位置安装，维修方便。 4、密封件可以更换，密封性能可靠达到双向密封零泄漏。 5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。

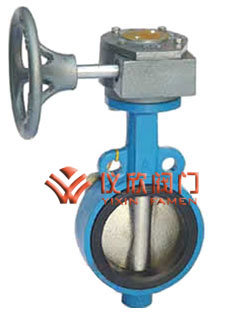

D71X软密封对夹蝶	D371X软密封对夹蝶

三、软密封对夹蝶阀 采用标准

设计标准：GB/T2238-1989 法兰连接尺寸：GB/T9113.1-2000;GB/T9115.1-2000;JB78 结构长度：GB/T12221-1989 压力试验：GB/T13927-1992;JB/T9092-1999

四、软密封对夹蝶阀 主要技术参数

公称通径	DN（mm）	50～2000
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。

五、软密封对夹蝶阀 阀体及密封材料

零件名称	材料
阀体	球墨铸铁、铸钢、合金钢、不锈钢
蝶板	铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨O

六、软密封对夹蝶阀 密封材料选用和适用温度

材料品种	氯丁橡胶	丁晴橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶	天然橡胶	尼龙
英语简称	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型号代号	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1	N
耐最高温度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐最低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
适用工作温度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃

七、D71X软密封对夹蝶阀 系列外形尺寸

公称通径		结构长度(标准值)	外形尺寸(参考值)				连接尺寸(标准值)
							0.6MPa		1.0MPa		1.6MPa
毫米	英寸	L	H	H0	A	B	D0	n-d	D0	n-d	D0	n-d
50	2	43	63	235	270	65	110	4-14	125	4-18	125	4-18
65	21/2	46	70	250	270	65	130	4-14	145	4-18	145	4-18
80	3	46	83	275	270	65	150	4-18	160	8-18	160	8-18
100	4	52	105	316	270	65	170	4-18	180	8-18	180	8-18
125	5	56	115	340	310	65	200	8-18	210	8-18	210	8-18
150	6	56	137	376	310	65	225	8-18	240	8-22	240	8-22

八、D371X软密封对夹蝶阀 系列外形尺寸

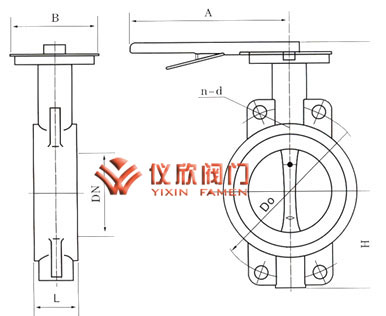

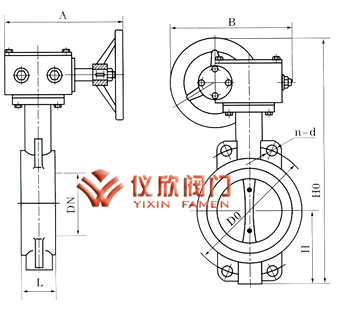

D71X软密封对夹蝶阀尺寸图	D371X软密封对夹蝶尺寸图

公称通径		结构长度 (标准值)	外形尺寸 (参考值)				连接尺寸(标准值)						参考 重量
							0.6MPa		1.0MPa		1.6MPa
毫米	英寸	L	H	H0	A	B	D0	n-d	D0	n-d	D0	n-d	KG
50	2	43	63	306	180	200	110	4-14	125	4-18	125	4-18	7
65	21/2	46	70	321	180	200	130	4-14	145	4-18	145	4-18	8
80	3	46	83	346	180	200	150	4-18	160	8-18	160	8-18	8.5
100	4	52	105	387	180	200	170	4-18	180	8-18	180	8-18	10
125	5	56	115	411	180	200	200	8-18	210	8-18	210	8-18	11.4
150	6	56	137	447	270	280	225	8-18	240	8-22	240	8-22	14
200	8	60	164	572	270	280	280	8-18	295	8-22	295	12-22	30
250	10	68	206	646	270	280	335	12-18	350	12-22	355	12-26	38
300	12	78	230	738	380	420	395	12-22	400	12-22	410	12-26	49
350	14	78	248	761	380	420	445	12-22	460	16-22	470	16-26	82
400	16	102	289	877	450	470	495	16-22	515	16-26	525	16-30	107
450	18	114	320	938	480	490	550	16-22	565	20-26	585	20-30	120
500	20	127	343	993	480	490	600	20-22	620	20-26	650	20-33	158
600	24	154	413	1131	480	490	705	20-26	725	20-30	770	20-36	308
700	28	165	478	1476	640	660	810	24-26	840	24-30	840	24-36	410
800	32	190	525	1533	640	660	920	24-30	950	24-33	950	24-39	500
900	36	203	585	1655	750	860	1020	24-30	1050	28-33	1050	28-39	595
1000	40	216	640	1765	850	900	1120	28-30	1160	28-36	1170	28-42	680
1200	48	254	755	1995	850	900	1340	32-33	1380	32-39	1390	32-48	733
1400	56	279	910	2310	1000	925	1560	36-36	1590	36-42	1590	36-48	970
1600	64	318	1030	2595	1000	925	1760	40-36	1820	40-48	1820	40-56	1130
1800	72	356	1140	2810	1100	980	1970	44-39	2020	44-48	2020	4-56
2000	80	406	1250	3100	1100	980	2180	48-42	2230	48-48	2230	48-62
