侧装式气动执行机构传动原理介绍

气动侧装式执行机构也称为增力型执行机构，从国外刚引进时也称为∑F系统执行 机构。它的结构特点在于把执行机构的薄膜式膜头装在支架的侧面，采用杠杆传动把力 矩放大，扩大机构的输出力。根据动作方式的要求，只要调整部分零件的安装部位，就能 实现正作用和反作用的变换。下图所示出它的结构和动作原理，当气压信号输入气室后，产生水平方向的推力，使推杆1带动摇板2逆时针方向转动，再通过连接板3使连杆4 带动阀芯向下移动，实现气关动作，即成为正作用执行机构。在图下图中，连接板已被连接到摇板2的右侧，能够实现气开动作，即成为反作用式式执行机构。

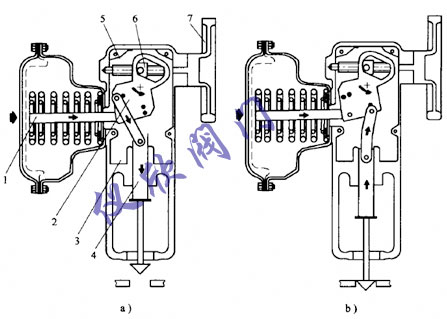

a)正作用———气关 b）反作用———气开 1—推杆! 2—摇板 3—连接板 4—连杆 5—丝杠 6—滑块 7—手轮

要改变正、反作用，只要改变连接销的位置就可以实现。连接销是用来连接摇板和 连接板、连接板和连杆的。在实际操作中，只须打开面板及后盖，把摇板与连接板连接的 连接销插入摇板中与原孔对称的另一边孔中，并把连接板反装，其他零件不必改变，就可 以实现正反作用的变换。 要改变行程也极其容易，只需打开面板及后盖，把摇板与连接板连接的连接销，插入 摇板中与原孔同一侧位置的另一个孔中，就能实现行程变换。
