仪欣阀门:电动控制阀>>电动调节阀>>电动套筒调节阀

电动套筒调节阀|电子式电动套筒调节阀

一、电动套筒调节阀 概述

上仪牌ZDSM电动套筒调节阀,采用套筒导向、压力平衡型双密封面阀芯结构,配PSL、3810电子式电动执行器。流道呈S流线型,整体具有工作平稳、允许压差大、流量特性准确、噪音低等特点。电动套筒调节阀特别适用于流量大,阀前后压差较大,泄露要求不高的工作场合。

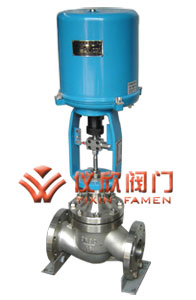

电动套筒调节阀 电动套筒调节阀
电动套筒调节阀(配PS电动执行器) 电动套筒调节阀(配381电动执行器)

二、电动套筒调节阀 技术参数

公称通径mm 25 32 40 50 65 80 100 125 150 200 250 300
阀座通径mm 26 32 40 50 66 80 100 125 150 200 250 300
额定流量系数kv 直线型 11 17.6 27.5 44 69 110 176 275 440 690 1100 1760
等百分比 10 16 25 40 63 100 160 250 400 630 1000 1600
公称压力(MPa) 0.6,1.6, 2.5, 4.0, 6.4
行程(mm) 16 25 40 60 100
流量特性 直线,等百分比,快开
工作温度℃ -40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃
法兰尺寸 符合JB78-59、JB79-59,JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产
阀体材质 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质 1Cr18Ni9,SS304,0Cr18Ni12Mo2Ti,SS316,ZG1Cr18Ni9Ti
阀体型式 直通套筒铸造球型阀
上阀盖型式 普通式(常温),热片式(中温),长颈式(低温)
配用电动执行
机构型号
PSL PSL-202 PSL-204 PSL-208 PSL-312 PSL325
381L 381LSA-20 381LSB-30 381LSB-50 381LSC-65 381LSC-99
防爆型 381LXA-20 381LXB-30 381LXB-50

注:
1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品,其法兰距按用户需要确定。
2. 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决。

三、电动套筒调节阀 零件材料

本体材质为碳钢
1 阀体 WCB LCB WC9 电动套筒调节阀
2 阀座 304 304 304
3 阀芯 304 304 304
4 导向套 304 304 304
5 阀盖 WCB LCB WC9
6 阀杆 304 304 304
7 填料 PTFE/柔性石墨
8 弹簧 65Mn
9 螺母 304 304 304
本体材质为不锈钢
1 阀体 CF8 CF8M CF3M 电动套筒调节阀
2 阀座 304 316 316L
3 阀芯 304 316 316L
4 导向套 304 316 316L
5 阀盖 CF8 CF8M CF3M
6 阀杆 304 316 316L
7 填料 PTFE/柔性石墨
8 弹簧 65Mn
9 螺母 304 316 316L

四、电动套筒调节阀 外形尺寸

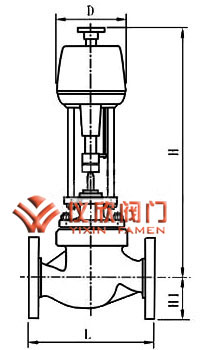

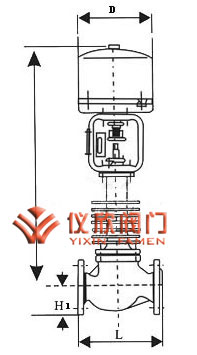

电动套筒调节阀 电动套筒调节阀
电动套筒调节阀外型尺寸图(配PS执行器) 电动套筒调节阀外型尺寸图(配381执行器)
公通径(mm) 20 25 32 40 50 65 80 100 125 150 300
L PN1.6、4.0MPa 181 184 220 222 254 276 298 352 410 4510 600
PN6.4MPa 206 210 251 251 286 311 337 394 457 508 650
D 225 225 225 225 225 255 255 255 310 310 310
R 177 177 177 177 177 177 177 177 226 226 226
H1 PN1.6、4.0MPa 128 128 152 152 160 205 205 208 273 330 364
PN6.4MPa 140 140 160 160 180 210 210 220 290 340 370
H3 PN1.6、4.0MPa 144 144 172 172 180 232 232 235 300 357 391
PN6.4MPa 156 156 180 180 200 237 237 247 317 367 397
H2 373 373 495 495 495 700 700 700 725 725 725
H4 459 459 459 459 459 520 520 520 570 570 570
H5 PN1.6、4.0MPa 53 58 68 73 80 90 98 108 123 140 168
PN6.4MPa 63 68 75 83 88 100 105 125 148 170 203
重量(KG) PN1.6、4.0MPa 10 12 15 17 18 34 46 54 76 79 100
PN6.4MPa 13 16 19 26 27 43 69 85 120 125 150
