锻钢闸阀

一、锻钢闸阀 概述

锻钢闸阀有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。

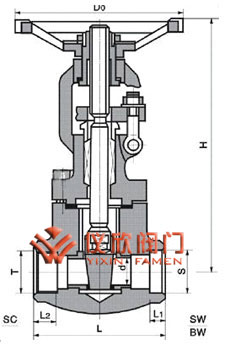

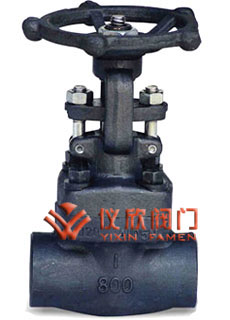

锻钢闸阀	锻钢闸阀尺寸图

二、锻钢闸阀 闸阀的结构设计和规范

锻钢闸阀制造按API 602,BS5352,ANSI B16.34.
试验与验收按API 598,标识按照MSS SP-25.

三、锻钢闸阀 结构形式

1.全通径或缩径；
2.明杆带支架；
3.两端自动调心的填料压套；
4.用缠绕式垫片的螺栓型阀盖、螺纹密封焊接型阀盖，或自密封阀盖；
5.本体倒密封；
6.承插焊接ANSI/ASME B16.11；
7.螺纹端(NPT端)按ANSI/ASME B1.20.1。

四、锻钢闸阀 材料表

序号	名 称	美标碳钢	美标合金钢	美标不锈钢钢
		Type A 105	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	阀座	A276 420	A276 304	A276 F304(L)	A276 F316(L)
3	闸板	A276 430&410	A182 F304	A182 F304(L)	A182 F316(L)
4	阀杆	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
5	垫片	Corrugated SS+graphite		SS+PTFE
6	阀盖	A105	A182 F22	A182 F304(L)	A182 F316(L)
7	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	销	A276 420		A276 F304
9	填料压套	A276 410		A182 F304(L)	A182 F316(L)
10	活节螺丝	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料压盖	A105	A182 F11	A182 F304(L)	A182 F316(L)
12	螺母	A194 2H	A 194 4	A194 8	A194 8M
13	阀杆螺母	A276 420/Cu-Alloy(铜合金)
14	手轮锁紧螺母	A 194 2H	A194 4	A 194 8	A194 8M
15	铭牌	SS
16	手轮	Handwheel	A197
17	衬垫	Bearing Gasket	A473 431
18	填料	Flexible Graphite		PTFE
适用介质			(水、油、气等)W.O.G.etc		(酸类)HNO3,CH3OOH etc
适用温度			-29℃～425℃	-29℃～550℃	-29℃～180℃

注：可按要求采用其他材料　CS=碳钢 AS=合金钢 SS=不锈钢

五、锻钢闸阀 尺寸和重量表

通径		缩径RB	3/8	1/2	3/4	1	1　1/4	1　1/2	2
NPS		全径FB		3/8	1/2	3/4	1	1　1/4	1　1/2	2
L		150～800Lb	79	79	92	111	120	120	140	178
		900Lb	79	92	111	120	120	140	178	210
		1500Lb	111	111	111	114	120	140	162	210
H(OPEN)		150～800Lb	158	158	169	197	236	246	283	330
		900～1500Lb	169	197	197	236	246	283	330	354
W		150～800Lb	100	100	100	125	160	160	180	200
		900～1500Lb	100	125	125	160	160	180	200	240
Weights	Bolted	150～800Lb	2.1	2.0	2.3	4.3	5.9	6.9	11.1	15.2
		900～1500Lb	2.5	4.3	4.2	6.6	8.8	12.5	17.2	23.5
	Welded	150～800Lb	1.8	1.7	2.0	3.8	5.1	6.1	10.2	14.2
		900～1500Lb	2.4	4.2	4.0	6.3	8.7	12.1	17.2	22
