低温闸阀

一、低温闸阀　概述

低温阀门有二种阀盖设计形式。第一种是螺栓式阀盖，按这种设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用透焊连接。
压力等级：1.6Mpa~2.5Mpa 产品规格：DN15~300mm 产品材质：碳钢、不锈钢、高温钢 适用温度：-45oC~197 oC 适用介质：乙烯、丙烯、液氮、液氢

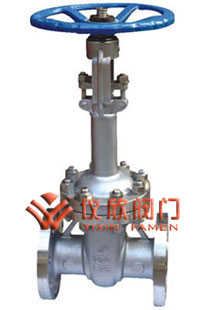

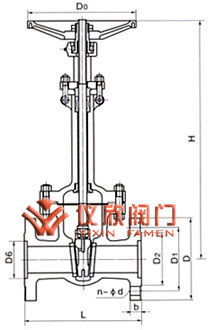

低温闸阀	低温闸阀尺寸图

二、低温闸阀　技术要求

1、设计、制造及验收按JB/T 7749-95
2、主体材料：LCB、LF1、LF3、LC3、CF8、F304等
3、结构长度按GB/T 12221-1989标准
4、法兰连接尺寸按JB/T 79-1994标准
5、适用温度：-46～196°C
6、阀门的检验和试验按JB/T 9092-1999标准

三、低温闸阀　主要零部件材料

1、阀体、阀盖：不锈钢
2、阀杆： 1Cr18Ni9Ti
3、闸板、阀座密封面： 堆焊硬质合金
4、阀杆螺母： 铝青铜
5、垫片： 低温石棉、蜡浸石棉橡胶板
6、填料： 柔性石墨、聚四氟乙烯、浸四氟乙烯石棉绳
7、手轮：球墨铸铁或可锻造铁

四、低温闸阀　外型尺寸
