三片式球阀

一、三片式球阀　特点

三片式球阀是一种比较新型的球阀类别，阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。三片式球阀广泛适用于石油、化工、城市给排水等要求严格切断的工况。驱动方式:手动、电动、气动 可设置90°开关定位机构，根据需要加锁以防止误操作。

二、三片式球阀　用途

适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

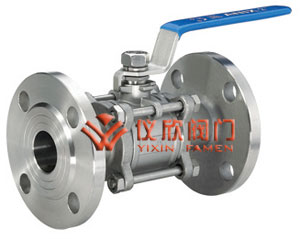

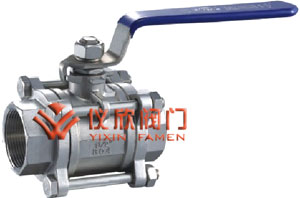

三片式法兰球阀	三片式螺纹球阀

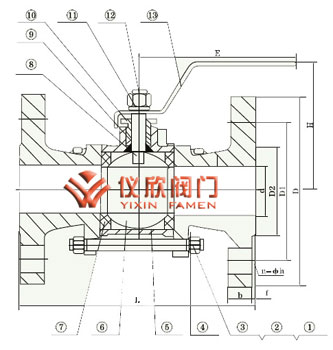

三、三片式球阀 主要零件材料

序号NO.	零件名称	材质
		不锈钢	碳钢
1	螺栓	不锈钢304	碳钢
2	弹簧垫圈	不锈钢304	不锈钢304
3	螺母	不锈钢304	碳钢
4	阀盖	不锈钢SS316	碳钢WCB
5	阀体	不锈钢SS316	碳钢WCB
6	球	不锈钢SS304	不锈钢CF8
7	密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
8	阀杆	不锈钢SS316	不锈钢SS304
9	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
10	阀杆螺母	不锈钢SS316	不锈钢SS304
11	弹簧垫圈	不锈钢SS304	不锈钢SS304
12	螺母	不锈钢SS304	不锈钢SS304
13	手柄	不锈钢SS304	不锈钢SS304

四、三片式球阀 主要尺寸

SIZE	1/2"	3/4"	1"	11/4"	11/2"	2"	21/2"	3"	4"
d	15	20	25	32	38	50	65	76	100
L	130	150	160	180	200	230	290	310	350
D	95	105	115	135	145	160	180	195	230
D1	65	75	85	100	110	125	145	160	190
D2	45	55	65	78	85	100	120	135	160
b	14	16	16	18	18	20	22	24	24
f	2	2	2	3	3	3	3	3	3
H	75	95	90	110	130	140	170	180	250
W	130	140	140	170	200	220	350	350	550
n-do	4-14	4-14	4-14	4-18	4-18	8-18	8-18	8-18	8-22
