仪欣阀门：手动阀门>>球阀>>Q340侧装偏心半球阀

Q340侧装偏心半球阀

一、Q340侧装偏心半球阀 概述

侧装偏心半球阀结构设计类似三偏心硬密封蝶阀，具有操作轻便、开启过程无磨擦、零泄漏、寿命长等优点。具有启闭无磨擦， 密封面可实现自清洁，使用寿命长的特点，此外，调整或更换密封副，阀门可继续使用，避免了现行众多阀门密封失效整台报废的弊端，节省成本。

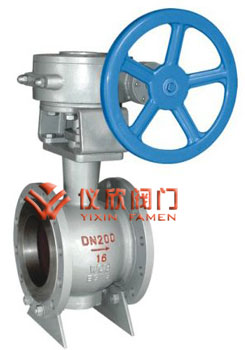

Q340侧装偏心半球阀 Q340侧装偏心半球阀,结构图

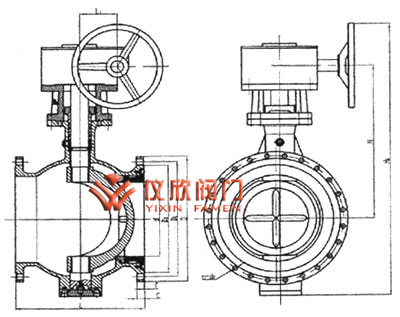

Q340侧装偏心半球阀 Q340侧装偏心半球阀结构图

二、Q340侧装偏心半球阀 特点

1、密封副（阀芯，阀座）——双金属，实现金属球面环带硬密封，防火防爆；
2、密封严紧，阀芯和阀座的密封是球面线接触，靠三维偏心实现零泄漏；
3、密封副的阀芯留有补偿量，阀门使用较长时间发现密封副磨损时，只需松动手轮侧的限位螺栓，关闭时再转动少许，仍可实现可靠密封，延长使用寿命。
4、可将压紧套拧掉，调整或更换阀座，阀门仍可继续使用，避免了现行众多阀门密封失效后整台报废的弊端。

三、Q340侧装偏心半球阀 适用范围及主要技术参数

半球阀产品按用途分为：通用阀、管线阀、料浆专用阀、燃气专用阀、石油化工专用阀、煤粉喷吹专用阀六大系列。在石油、化工、冶金、电力、燃气、排灰、喷煤粉等行业是闸阀、截止阀、Y型阀、球阀的更新换代产品。

主要设计参数
公称通径：DN50-1000 公称压力：PN1.0-10.0Mpa

四、Q340侧装偏心半球阀 材质

阀体：WCB　CF8 CF8M ZG1Cr18Ni9Ti
球体：硬密封：ZG1Cr18Ni9Ti 软密封：CF8/CF8M
阀座：硬密封：2Cr13、1Cr18Ni9Ti 软密封：PTFE PPL
工作温度：硬密封：-40～425℃，软密封：-28～250℃

四、Q340侧装偏心半球阀 采用的主要标准

设计制造按 API6D GB/T12237-1989;
试验和检验按 AP1598 JB/T9092-1999;
法兰尺寸　　 GB/T9113-2000 JB/T79-1994 HG20592-1997;
结构长度按 KYV-2000

四、Q340侧装偏心半球阀 主要外型尺寸

公称压力PN（MPa） 公称通径PN（MPa） D D1 D2 b W Z-d PBQ340F/Y球阀
1.6/2.5 15 95 65 45 14 130 4-14 -
20 105 75 55 14 130 4-14 -
25 115 85 65 14 160 4-14 -
32 135 100 78 16 160 4-18 -
40 145 110 85 16 230 4-18 -
50 160 125 100 16 230 4-18 178/216
65 180 145 120 18 400 4-18/8-18 191/241
80 195 160 135 20 400 8-18 203/283
100 215/230 180/190 155/160 20 700 8-18/8-23 229/305
125 245/270 210/220 185/188 22 1100 8-18/8-25 356/381
150 280/300 240/250 210/218 24 1100 8-23/8-25 394/403
200 335/360 295/310 265/278 26 1500 12-23/12-25 457/502
250 405/425 355/370 320/332 30   12-25/12-30 533/568
300 460/485 410/430 375/390 30   12-25/12-30 610/648
350 520/550 470/490 435/448 34   16-25/16-34 686/762
400 580/610 525/550 485/505 36   16-30/16-34 762/838
450 640/660 585/600 545/555 40   20-30/20-34 864/914
500 705/730 650/660 608/610 44   20-34/20-41 914/991
600 840 770 718 48   24-41/20-41 1067/1143
700 910/955 840/875 788/815 50   20-14/24-48 1245/1346
800 1020/1070 950/990 898/930 52   24-41/24-48 1372/1524
900 1120/1180 1050/1090 998/1025 54   28-41/28-54 1524/1727
1000 1255/1305 1170/1210 1110/1140 56   28-48/28-58 1753/1880
公称压力PN（MPa） 公称通径DN（mm） D D1 D2 D6 b W Z-d PBQ340F/Y球阀
4.0 15 95 65 45 40 16 130 4-14 -
20 105 75 55 51 16 130 4-14 -
25 115 85 65 58 16 160 4-14 -
32 135 100 78 66 18 160 4-18 -
40 145 110 85 76 18 230 4-18 -
50 160 125 100 88 20 230 4-18 216
65 180 145 120 110 22   4-18 241
80 195 160 135 121 22   8-18 283
100 230 190 160 150 24   8-23 305
125 270 220 188 175 28   8-25 381
150 300 250 218 204 30   8-25 403
200 375 320 282 260 38   12-30 502
250 445 385 345 313 42   12-34 568
300 510 450 408 364 46   16-34 648
350 570 510 465 422 52   16-34 762
400 665 585 535 474 58   16-41 838
450 680 610 560 524 60   20-41 814
500 755 670 612 576 62   20-48 991
600 890 795 730 678 62   20-54 1143
700 995 900 825 768 68   24-54 1346
800 1135 1030 960 876 76   24-58 1524
6.4/10.0 15 105 75 55 41 18 160 4-14 -
20 125 90 68 51 18 160 4-18 -
25 135 100 78 58 20 230 4-18 -
32 150 110 82 66 22 230 4-23 -
40 165 125 95 76 24 400 4-23 -
50 175/195 135/145 105/112 88 26 400 4-23/4-25 292
65 200/220 160/170 10/138 110 28 700 4-23/8-25 330
80 210/230 170/180 140/148 121 30 1100 8-23/8-25 356
100 256/265 200/210 168/172 150 32 1500 8-25/8-30 406/432
150 340/350 280/290 240/250 204 38   8-34/12-34 495/559
200 405/430 345/360 300/312 260 44   12-34/12-41 597/660
250 470/500 400/430 352/382 313 48   12-41/12-41 673/787
300 530/585 460/500 412/442 364 54   16-41/16-48 762/832
350 595/655 525/560 475/498 422 60   16-41/16-54 826/889
400 670/715 585/620 525/558 474 66   16-48/16/54 902/991
450 800/ 705/ 640/ 576 70   20-54/ -
500 930/ 820/ 750/ 678 76   20-58/ 1054/1194
