长输管线球阀
长输管线球阀是根据用户的需求，为满足在硫化环境下的抗硫化应力裂化的要求，我们从设计、选材、制造、试验、表面处理及涂漆都严格按美国腐蚀工程师协会NACE的有关标准要求进行。
长输管线球阀不仅选材广泛且内件材料均采用表面镀镍或是316材质、密封圈采用特制的聚合物材料。使阀门不仅防腐蚀，抗硫化能力强，防火、防静电、密封性能 好，适用压力与温度范围广，全通径与缩径齐备，并可配多种驱动装置，是化工、石油炼制，天然气开采与输送系统理想的用阀选择。
 |
 |

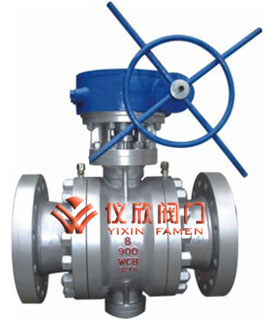

长输管线球阀 |
长输管线球阀结构图 |
一、长输管线球阀 主要零件及材质
| 序号 |
零件名称 |
材质 |
| GB |
ASTM |
| 1 |
阀体 |
WCB、A105 |
A1 82 F31 6 |
| 2 |
弹簧 |
60Si2Mn |
31 6 |
| 3 |
密封圈 |
|
增强聚四氟乙烯 |
| 4 |
球体 |
A105+ENP |
A182F316 |
| 5 |
键 |
45 |
316 |
| 6 |
填料 |
PTFE |
PTFE |
| 7 |
阀杆 |
2Cr13+镀镍磷 |
316 |
| 8 |
填料压盖 |
WCB |
A216-WCB |
| 9 |
支架 |
WCB A2 |
6-WCB |
| 1O |
压套 |
A105 |
316 |
| 11 |
“ O”型密封圈 |
橡胶 |
橡胶 |
| 12 |
滑动轴承 |
不锈钢 +PTFE |
316+PTFE |
| 13 |
螺柱 |
35CrMoA |
316 |
| 14 |
螺母 |
35 |
316 |
| 15 |
阀盖 |
WCB A2 |
6-WCB |
| 16 |
阀座 |
A105+ENP |
316 |
| 17 |
垫片 |
柔性石默 +不锈钢 |
柔性石默+316 |
| 18 |
底盖 |
A105 |
316 |
| 19 |
固定轴 |
1Cr13 |
A276-410 |
| 20 |
螺钉 |
35 |
316 |
| 21 |
排污螺塞 |
25 |
316 |
二、长输管线球阀 主要性能规范
| 公称压力 PN(MPa) |
最高使用压力 |
试验压力 (MPa) |
压力级 |
最高使用压力 |
试验压力 (MPa) |
| (Mpa) |
壳体 |
高压液密封 |
低压气密封 |
(Mpa) |
壳体 |
高压液密封 |
低压气密 |
| 1.6 |
1.6 |
2.4 |
1.76 |
0.6 |
CLASS150 |
1.94 |
2.94 |
21.6 |
0.6 |
| 2.5 |
2.5 |
3.75 |
2.75 |
CLASS300 |
5.1 |
7.67 |
5.62 |
| 4.0 |
4.0 |
6.0 |
4.4 |
CLASS600 |
10.2 |
15.3 |
11.23 |
| 6.4 |
6.4 |
9.6 |
7 |
CLASS900 |
15.1 |
23 |
16.85 |
| 1O.0 |
10.0 |
1.5 |
1.1 |
CLASS1500 |
25.1 |
37.5 |
27.5 |
| 应用规范 |
结度长度核 |
CB12221-89 ANSI B16.10 |
| 法兰尺寸按 |
JB79-59 GB 9113 HG20592-97 ANSI B16.5 |
| 焊接标准按 |
CB12224-89 ANSI B16.25 |
| 检验试验按 |
JB/T 9092-89 API 598 |
| 适用工况 |
适用介质 |
天然气、液化气、石油等介质 |
| 适用温度 |
-28℃~≤150℃ |
| 驱动方式 |
蜗轮传动、气动、电动、气液联动等 |
