气动活塞式执行机构

一、气动活塞式执行机构 特点用途

ZSA/B-P型是带弹簧复位可调零比例式气动活塞式直行程执行机构。特点是输出力大，结构简洁、可靠、轻小、动作速度快、抗震性好。可与直通单双座、角型、套筒、隔膜、精小型等直行程类调节阀组配并带上定位器成为气动活塞式调节阀。选用不同的弹簧范围可获得需要的许用压差。
ZS型是用于与切断阀相配套的二位式弹簧复位活塞式执行机构。具有动作迅速（可达1.2-4.5S）、可靠、体积轻小的特点。
ZSN型是双向无弹簧活塞式执行机构，常与高压差、大口径、开关速度要求较高（1-2S）和高温切断阀组配。
ZS-P、ZS型执行机构都可配ZPXS型侧装手操机构。
ZSN型配顶装手操机构ZDS。

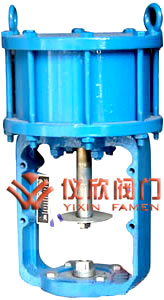

气动活塞式执行机构	气动活塞式执行机构

二、气动活塞式执行机构 所配附件

ZS-P型须配气动或电-气阀门定位器、空气过滤减压器，其气源压力根据弹簧范围；ZS型配二位三通电磁阀，空气过滤减压器和行程开关；ZSN型配二位五通电磁阀和行程开关。

三、气动活塞式执行机构 技术参数

型号项目		ZS-1P	ZS-2P	ZS-3P	ZS-4P	ZS-5P	ZS-6P
气缸直径  mm		100	125	160	200	250	320
行    程  mm		10	10；16	16；25	25；40	40；60	60
弹簧范围  KPa		40-200；80-240；100-200；200-350；350-500
供气压力MPa		ZSA，ZSN为0.4-0.6; ZS-P：气开比弹簧范围上限大0.05 气关按上限+下限+0.05
ZS-P 推杆输出力 N	350-500KPa	2674	4165	6860	10740	16800	27440
	200-350KPa	1528	2300	3920	6140	9600	15680
	100-200KPa	764	1190	1960	3070	4800	7840
	80-240Kpa	610	952	1568	2450	3840	6270
配带侧装手操机构		ZPXS-2		ZPXS-3	ZPXS-4	ZPXS-5	ZPXS-6

注：⒈ 推力计算均以反作用始动弹簧力为准；弹簧范围按350-500KPa档，配气关式阀采用较小的弹簧范围。
⒉ ZS、ZSN型气缸直径与ZS-P型相同。
⒊ 短档行程用于ZS、ZSN型。

四、气动活塞式执行机构 主要零件材质

零件名称	材料	零件名称	材料
气缸	精拉铝合金管，硬阳极氧化	活    塞	LY12
压缩弹簧	60Si2MnA	推    杆	2Cr13
QY型密封圈	TPU、EPDM	支    架	HT250

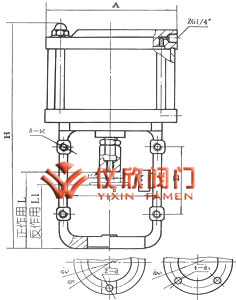

五、气动活塞式执行机构　外形尺寸

型号尺寸	ZS-1P	ZS-2P	ZS-3P	ZS-4P	ZS-5P	ZS-6P
	ZS-1	ZS-2	ZS-3	ZS-4	ZS-5	ZS-6
	ZSN-1	ZSN-2	ZSN-3	ZSN-4	ZSN-5	ZSN-6
A	125×125	148×148	185×185	232×232	283×283	283×283
H	250	290	325	440	590	640
	250	290	325	440	590	640
	200	245	272	352	431	510
L	90	97	110	150	170	295
L1	60	81	92	115	110	200
Md	M10			M12×1.25	M16×1.5	M20×1.5
F	92	100	125	168	195	250
E	80	80	100	120		150
B	60+			80+	95+	100+
8-M	M10			M12		M16
Z-d	9
T	80
b1				105	118	130
4-d1				11	14	16
