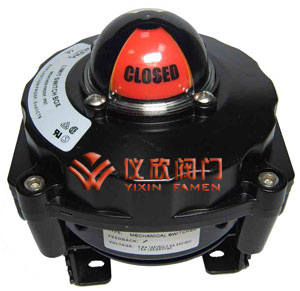

阀门限位开关

一、阀门限位开关 概述

阀门限位开关自控系统中检测阀门状态的一种现场仪表,用以将阀门的开启或关闭位置以开关量(触点)的信号输出,被程控器接受或计算机寻访采样,确认后执行下一程序。该产品也可作为自系统中重要阀门联锁保护及远程报警指示之用。

二、阀门限位开关 特点

质量可靠:在ISO9001质量保证体系下组织生产,使产品性能稳定、质量可靠。
外型美观:精密压铸铝合金壳体,粉末涂层,外型美观,有很强的机械强度和防腐能力。
现场指示:控制阀开关位置通过指示器现场就地指示。
安装方便:支架连接孔设计合理,安装方便。
调整简单:快速置位凸轮,通过花键轴和弹簧安装,可不用工具360°调整至工作位置。

防爆限位开关

三、阀门限位开关 技术参数

防护等级:IP65(本质安全型)IP67(外壳防护型)
触点容易:6A/24VDC(直流)
10A/220VAC(交流)
环境温度:-35℃~ +70℃
接线端口:2-G1/2"
放置角度:0°~90 °角行程
0°~180 °(可调)
位置指示:开—黄,关—红


三、阀门限位开关 工作原理

CHX-410/420□限位开关检测的阀位转角位移,通过同轴连接件使传动轴产生旋转,让凸轮触动或感应开关,从而使开关组件的触点闭合或断开,通过接线端子向外部传送开关量信号,并通过指示器就地显示。
