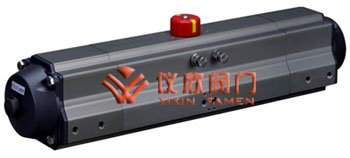

三位置气动执行器

一、三位置气动执行器 概述

三位置气动执行器有二种型号0°-45°-90°和0°-90°-180°,在气口“2”进气后活塞向两端运动被两端设计有辅助活塞产生机械限制来实现中间位置的, 可直接利用外面两端调节螺栓很容易调节中间位置角度,如20°、30°、50°、75°和95°、120°、130°、150°、175°等。 三位置气动执行器

二、三位置气动执行器 工作原理

三位置气动执行器的操作需要设计一套电磁阀控制回路系统来完成操作,其控制原理如下:

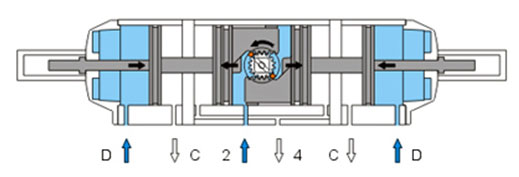

位置1 (中间位置)
气源压力同时进入2口和D口,空气从4口和C口排出,2口作为内部活塞移动,D口是通过辅助活塞推杆限制内部活塞定位在预定的中间位置。

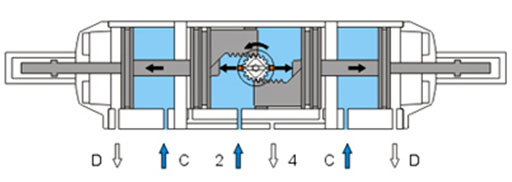

位置2 (全开位置)
气源压力同时进入2口和C口,空气从4口和D口排出,2口的内部活塞继续移动,C口为解除辅助活塞推杆限制定位,使内部活塞顺利到达全开位置。

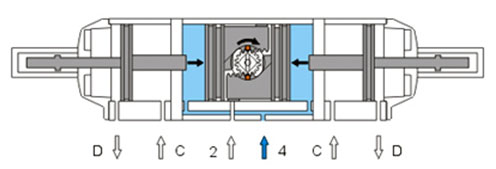

位置3 (全关位置)
气源压力进入4口,空气从2口排出,内部活塞向中间方向移动到达全关位置。 可提供0°-45°-90°弹簧回位型号规格,在断气断电时(或气源故障),通过弹簧迫使内部活塞回位到全关位置。
