气源处理三联件

一、气源处理三联件 概述

该气源处理三联件包括空气减压阀、过滤器、油雾器三大件。其中减压阀可对气源进行稳定，使气源处于恒定状态，可减少因气源压突变时对阀门或执行器等硬件的损伤。过滤器用于对气源的清洁，可过滤压缩空气中的水分，避免水分随气体进入装置。油雾器可对机体运动部件进行润滑，可以对不方便加润滑的部件进行润滑，大大延长机体使用寿命。

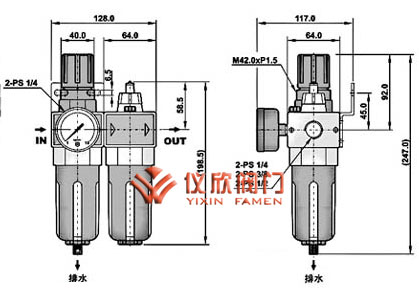

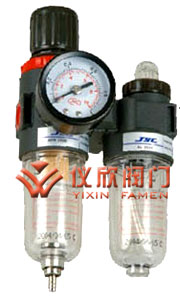

气源处理三联件	气源处理三联件

二、气源处理三联件 安装

1、安装时请注意清洗连接管及接头，避免赃物带入气路。
2、安装时请注意气体流动方向与本体上箭头所指方向是否一致，注意接管及接头牙型是否正确。
3、过滤器、调压阀给油器的固定：将固定支架的凸槽与本体上凸槽匹配，再固定片及螺丝锁紧即可。
4、单独使用调压阀、调压过滤器时的固定：旋转固定环境使之锁紧附带的专用固定片即可。

三、气源处理三联件 使用说明

1、本过滤器排水有压差排水于手动排水两种方式。手动排水时当水位达到水位滤芯下方水平之前必须排出。
2、压力调节时，在转动旋钮前请先拉起字旋转，压下旋转钮为定位。顺时针扭转为调高出口压力，逆时针旋低出口压力，调节压力时应逐步均匀地调至所需压力值，不应一步调节到位。
3、给油器的使用方法：给油器使用JIS K2213输油机（ISO Vg32或同级用油）。加油量请不要超过杯子八分满。数字0为油量最小，9为油量最大。自0-9位置不能旋转，须顺时针旋转。

四、气源处理三联件 注意事项

1、部分零件使用PC材质，禁止接近或在有机剂环境中使用。PC杯清洗请用中性清洗耳恭听剂。
2、使用压力请勿超过其使用范围。
3、当出口风量明显减少时，应及时更换滤芯

五、气源处理三联件 技术参数

型号		AC1500	AFC1500	AC2000	AFC2000
工作介质		空气
接口管径		1/8"		1/4"
滤芯精度		40U
使用压力范围		手动排水：0～9.5kgf/cm2 压差排水：1.5～9.5kgf/cm2
最大可调范围		9.5kgf/cm2
保证耐压力		15.0kgf/cm2
使用温度范围		5～60℃
给水杯容量		15CC
给油杯容量		25CC
建议润滑用油		ISOVG32或同级用油
重量		0.49kg	0.32kg	0.49kg	0.32kg
构成元件	过滤器	AF1500	AFR1500	AF2000	AFR2000
	减压阀	AR1500	AFR1500	AR2000	AFR2000
	组油器	AL1500	AL1500	AL2000	AL2000
