AW气动执行器

一、AW气动执行器 概述

AW气动执行器分为双作用式和单作用（弹簧复位），两个分体气缸，双活塞，拔叉式传动结构，容易制造大尺寸缸体，输出扭矩大，动作灵活平稳；气缸内壁和活塞杆镀硬铬，有很好的抗磨性；所有滑动部件之间配有无油润滑轴承和导向环以降低摩擦系数，延长使用寿命，AW气动执行器的U型曲线特性输出扭矩更适用于大口径球阀、蝶阀的开关和调节，也可用于其它90°回转场合。

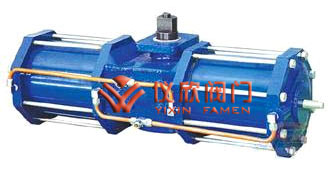

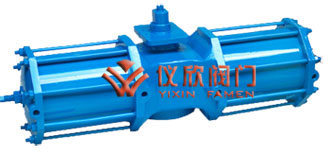

AW气动执行器	AW气动执行器

二、AW气动执行器 产品特点

1、回转角度：双作用式=90°，单作用式=90°从两端可调节角度±5°
2、工作环境温度：-20°～80℃。
3、气源：过滤、干燥或加润滑油的洁净空气，最小气压0.4MPa，最大气压1.0MPa。
4、基本设计：气动双气缸双活塞拔叉传动机构。型号AW=双作用式；型号AWS=单作用式(弹簧复位)。
5、附件功能：可配单(双)电控电磁阀、限位开关回讯器、电气定位器、气源处理三联件以及手动操作机构，完全实现自动或手动控制。

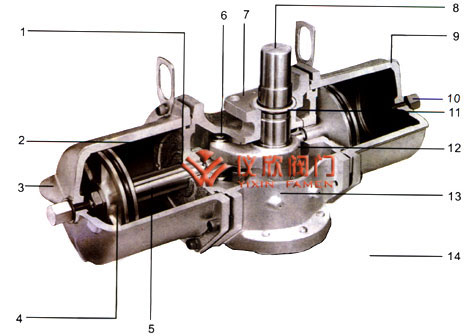

三、AW气动执行器 气动驱动装置结构特点及主要零部件

1、轴承[金属亲PTEE]摩擦系数小，润滑密封效果好。
2、隔板[HT200（FC200）]使气室与回转机构隔离，减少空气消耗量，防止异物进入汽缸，同时为活塞导向，保证动作稳定。
3、进气口[RC1/4，3/8，1/2]。
4、活塞[HT200（FC200）]轻巧耐压，推力损失小，密封性好。
5、活塞杆[45（S45C+HCr）]强度高，表面度硬铬，耐磨损。
6、销轴[45（S45C+HCr）]表面度硬铬，将活塞杆出力平稳供给拨叉。
7、手动蜗轮操作器安装平台。
8、轴[45（S45C+HCr）]耐磨损。
9、汽缸[QT450-10（FCD450）]。
10、限位螺柱调整开关角度，开关各自可调±5°。
11、O型圈[NBR]防水。
12、拨叉[QT450-10（FCD450）]将直线运动转变为回转运动，输出力矩特性适应中大口径阀门扭矩特性。
13、箱体[HT200（FC200）]。

四、AW气动执行器　双作用式配管原理

五、AW气动执行器　单作用式配管原理

六、AW气动执行器　调节式配管原理（配电气阀门定位器）

七、AW气动执行器　双作用输出扭矩表

型号规格	气源压力（Mpa）
	0.3	0.4	0.5	0.6	0.7
AW13	515	620	770	930	1080
AW17	950	1270	1590	1910	2230
AW20	2150	2870	3580	4300	5020
AW25	3360	4480	5600	6720	7850
Aw28	5150	6860	8580	10300	12020
AW35	10120	13500	16870	20250	23620
AW40	13220	17630	22040	26450	30860
AW50	22460	29950	37440	44930	52420
AW60	47300	63070	78840	94610	110380

八、AW气动执行器　单作用输出扭矩表

型号规格	弹簧扭矩		气源压力（Mpa）
			0.4		0.5		0.6
	最小	最大	最小	最大	最小	最大	最小	最大
AW13S	230	430	185	340	340	545	490	700
AW17S	330	670	600	930	920	1290	1230	1573
AW20S	1190	1980	880	1670	1600	2390	2320	3110
AW25S	1600	2510	1970	2880	3090	4000	4210	5120
AW28S	2900	5610	1250	3960	2970	5685	4680	7400
AW35S	5520	10740	2760	7970	6130	11340	9510	14720
AW40S	8770	16140	1480	8860	5900	13260	10300	17670
AW50S	13110	27490	6370	20750	14840	29220	23310	37700

九、AW气动执行器　气缸容积及耗气量计算和重量

型号规格		AW13	AW17	AW20	AW25	AW28	AW35	AW40	AW50	AW60
气缸容量L（升）	双作用A+B	6.5	14.3	30.8	48.5	73.0	148.2	193.2	350	630
	单作用B	3.25	7.15	15.4	24.2	36.5	74.1	96.1	175	315
重量Kg	双作用	48	82	170	195	325	600	800	1070	1580
	单作用	65	116	223	280	450	845	1070	1400
