气动薄膜隔膜调节阀由多弹簧气动薄膜执行机构和隔膜阀组成。隔膜阀体流通平滑、节流元件为弹性隔膜阀,阀盖上无填料函。因而阀流通能力比一般调节阀大且无泄漏,在许用压差范围内可作切断阀用。气开、气关作用由正反执行机构实现。气动薄膜隔膜调节阀适用于高粘性流体、悬浮状颗粒、纤维介质和有毒介质、腐蚀性介质的调节场合。

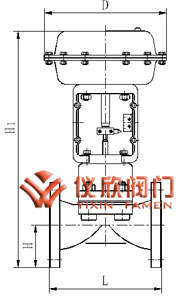

气动薄膜隔膜调节阀 | 气动薄膜隔膜调节阀外形尺寸图 |
1、气动薄膜隔膜调节阀应垂直安装于管道上, 体积重量较大的以及使用在振动场合时应加支承和夹固。
2、气动薄膜隔膜调节阀一般应设有旁通管路, 以便在隔膜发生故障或维修时能转换成旁路操作, 使生产过程正常进行, 在一般不重要场合, 装设手轮机构后可以省略旁通管路, 以进行手动操作, 同时可限制阀门开度, 当手轮机构停止使用时, 应恢复到原空档位置, 以利于自控系统的正常进行。
3、清洗管道时, 调节应处于最大开度, 以便排除管道内污物。
4、如阀体衬有防腐层, 安装在管道上时,应采用耐腐蚀软垫, 并注意不使阀体法兰密封面受损。
5、对隔膜及衬里应定期检查, 防止因腐蚀和破裂而损坏其它零件和造成事故
项目 | 技术指标 | |
---|---|---|
不带定位器 | 带定位器 | |
基本误差% | ±10 | ±1.5 |
回差% | 8 | 1.5 |
死区% | 6 | 0.6 |
允许泄漏量 | 衬里材料为聚三氟乙烯隔膜材料 为:氯丁橡胶,氟橡胶 |
10-4×阀额定容量 |
无衬里材料为,隔膜材料为:氯 丁橡胶,氟橡胶 |
5×10-6×阀额定容量 | |
可配附件 | 电气定位器或电/气转换器 空气过滤减压器 电磁阀 手轮机构等 | |
额定流量系数Kv偏差% | ±20 |
公称通径 DN(mm) |
外形安装尺寸 | ||||
---|---|---|---|---|---|
A | H | H1 | L | ||
ZMAT型 | ZMBT型 | ||||
15 | 280 | 479 | 532 | 47.5 | 140 |
20 | 479 | 532 | 52.5 | 145 | |
25 | 479 | 532 | 57.5 | 155 | |
32 | 325 | 538 | 617 | 67.5 | 165 |
40 | 553 | 632 | 72.5 | 190 | |
50 | 562 | 641 | 80 | 210 | |
65 | 410 | 754 | 855 | 90 | 240 |
80 | 100% | 876 | 97.5 | 270 | |
100 | 857 | 958 | 107.5 | 335 |
