一、气动衬氟调节阀 概述

气动衬氟调节阀是由气动薄膜执行机构和直通单座衬氟塑阀两部分组成。气动衬氟调节阀接触腐蚀介质的部位均采用耐腐蚀、抗老化的聚全氟乙丙烯,高压衬氟塑工艺,又采用聚四氟乙烯波纹管密封。气动衬氟调节阀具有对酸、碱、王水等高强腐蚀介质和有毒挥发的气体、液体介质流量的调控。因而广泛适用于化工、冶金、医药等行业中。

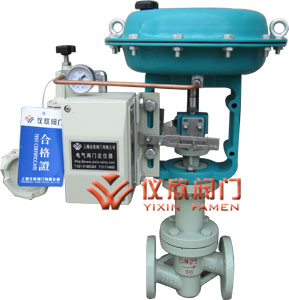

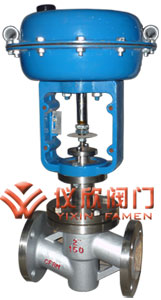

气动薄膜衬四氟调节阀 气动薄膜衬四氟调节阀

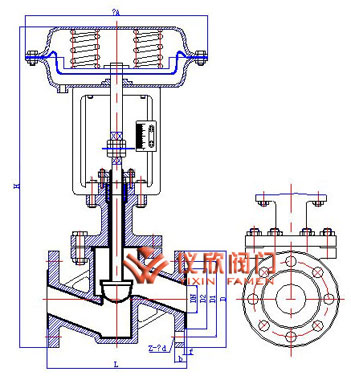

气动薄膜衬四氟调节阀 气动薄膜衬四氟调节阀尺寸图

二、气动衬氟调节阀 特点

1、耐腐性好:阀体内腔、阀芯、阀座、均包衬有3mm厚的聚全氟乙丙烯,能耐强腐蚀性流体。
2、密封性能好:采用聚四氟乙烯波纹管和填料双重密封。
3、泄漏量小。由于阀芯、阀座采用软密封,确保无渗漏。
4、调节精度高:采用精小型的气动执行机构和电动执行机构,体积小,重量轻。

三、气动衬氟调节阀 气动执行机构

型号 ZHA-22
ZHB-22
ZHA-23
ZHB-23
ZHB-34
ZHB-34
ZHA-45
ZHB-45
有效面积cm2 350 350 560 900
行程mm 16 25 40 60
弹簧范围KPa 20~100(标准):40~200;
80~240; 20~60; 60~100

四、气动衬氟调节阀 允许压差

供气压力 弹簧范围 允许压差
公称通径
G3/4" 20 25 32 40 50 65 80 100 150
1.4 0.2~1.0 16 16 8 5 5 3 2.5 2 1.2 0.8
4.0 0.8~2.4 16 16 16 12 11 7 6.5 4.5 2.8 2.0

五、气动衬氟调节阀 性能

泄漏量:小于阀额定容量的0.01%
回差:带定位器:小于全行程的1%
基本误差:带定位器:小于全行程的±1%
注:采用标准的V型聚四氟乙烯填料
可调范围 30:1

六、气动衬氟调节阀 Kv值和行程

公称通径 G3/4" 20 25 32 40 50 65 80 100 150
阀座直径 3 4 5 6 7 8 10 12 15 20 26 32 40 50 65 80 100 150
Kv值 0.08 0.12 0.20 0.32 0.50 0.80 1.2 2.0 3.2 5.0 8 12 20 32 50 70 100 240
额定行程 10 16 25 40 60

七、气动衬氟调节阀 外形尺寸

公称通径 G3/4" 20 25 32 40 50 65 80 100 150
L 116 180 185 200 220 250 275 300 350 480
A 267 267 267 267 267 267 350 350 350 470
H 401 445 485 495 523 532 697 699 699 817
H1 50 65 70 80 71 88 102 140 170 190
