气动内螺纹三通球阀

一、气动内螺纹三通球阀 概述

气动内螺纹三通球阀分为“L型气动内螺纹三通球阀”与“T型气动螺纹三通球阀”,L型适用于介质的流向切换,能使相互垂直的两个通道联通,T型适用于介质的分流,合流或流向切换。 气动内螺纹三通球阀适用于食品、饮料、医药、化工等纯净管路及工业环保、水处理、高层建筑、给排水等管路。

气动内螺纹三通球阀 气动内螺纹三通球阀外形尺寸图
气动内螺纹三通球阀 气动内螺纹三通球阀外形尺寸图

二、气动内螺纹三通球阀 附件选项

回讯器:也叫限位开关,远程反馈开关信号 (普通型、防爆型可选)
电磁阀:双作用选二位五通、单作用选二位三通(普通、防爆;多种电压可选)
三联件:可对气源稳压、过滤、气缸加润滑油
手轮机构:转动手轮机构,可实现手动开、关阀
电气定位器:输入4~20mA信号,实现阀门调节功能(普通、防爆可选)
备注: 气缸参数请另参考所选配的气动执行器资料

三、气动内螺纹三通球阀 工作状态介绍

气动执行器意大利进口,表面经阳极氧化处理,齿轮齿条结构,有开关两个位置+/-5°行程调节
NAMUR标准气源接口,可与电磁阀直接连接正常使用寿命可达100万次
球阀和执行器之间无支架连接,一体化的外型结构紧凑,减少设备空间
三通球阀任一通口均可用作入口而无泄露,并可根据工况需要制成L型或T型通道,使安装更加方便

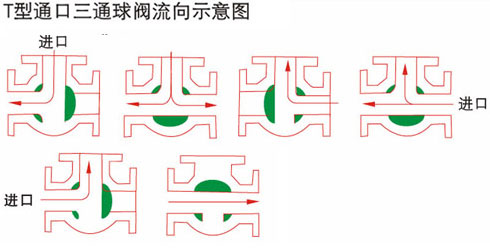

三通球阀分为L型和T型,L型适用于介质的流向切换,能使相互垂直的两个通道联通,T型适用于介质的分流,合流或流向切换。
双层阀杆填料符合德国TüV TA-LUFT的阀杆泄露测试要求
在系统泄压后无需拆下整个阀体就能进行检查和维修。

气动内螺纹三通球阀L型 气动内螺纹三通球阀T型

四、气动内螺纹三通球阀 主要连接尺寸

L型主要尺寸:

SIZE d L H D1 B F G W1 W2 h 重量WT(g)
1/2" 12.7 75 59 126 71.0 235 37.5 22.4 35.0 10-24UNC 530
3/4" 16 85 64 126 81.5 390 42.5 22.4 35.0 10-24UNC 725
1" 20 100 80 145 102.0 505 51.5 22.4 35.0 10-24UNC 1000
1 1 / 4 " 25 115 90 145 108.5 510 57.5 25.4 38.0 10-24UNC 2000
1 1 / 2 " 32 125 96 204 121.0 580 63.0 25.4 38.1 1/4-20UNC 3000
2" 38.1 148 106 204 138.5 655 73.0 25.4 38.1 1/4-20UNC 4650

T型主要尺寸:

SIZE d L H D1 B F G W1 W2 h 重量WT(g)
1/2" 12.7 75 59 126 71.0 235 37.5 22.4 35.0 10-24UNC 530
3/4" 16 85 64 126 81.5 390 42.5 22.4 35.0 10-24UNC 725
1" 20 100 80 145 102.0 505 51.5 22.4 35.0 10-24UNC 1000
1 1 / 4 " 25 115 90 145 108.5 510 57.5 25.4 38.0 10-24UNC 2000
1 1 / 2 " 32 125 96 204 121.0 580 63.0 25.4 38.1 1/4-20UNC 3000
2" 38.1 148 106 204 138.5 655 73.0 25.4 38.1 1/4-20UNC 4650
