杠杆式减压阀
一、杠杆式减压阀 特点
杠杆式减压阀主要由阀体、阀座、阀瓣等零件组成,采用双阀座、双锥体阀瓣的结构。采用压力平衡式阀瓣、升降调节。其调节机构采用扛杆式,可配用DKJ型或其它型角行程电动执行器,实现遥控和自动控制。减压阀,蒸汽减压阀,电动减压阀,电动蒸汽减压阀,电动双座蒸汽减压阀
 |
 |

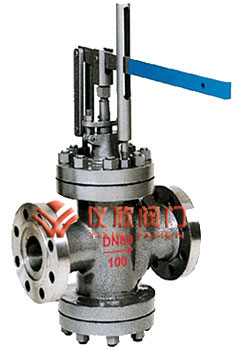

杠杆式减压阀 |

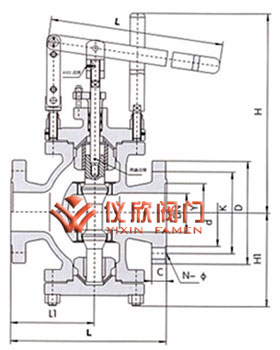

杠杆式减压阀尺寸图 |
二、杠杆式减压阀 主要技术参数和性能指标
| 公称压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
| 壳体试验压力(Mpa) |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
| 密封试验压力(Mpa) |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
17.6 |
| 最高进口压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
| 出口压力范围(Mpa) |
最佳减压比0.6 |
| 渗漏量 |
0.5%QMax |
| 温量-压力等级 |
ANSI B16.34 |
三、杠杆式减压阀 主要零件材料
| 零件名称 |
零件材料 |
| 阀体 阀盖 底盖 |
WCB |
| 阀座 |
304 |
| 阀瓣 |
2Cr13 |
| 阀杆 |
2Cr13 |
| 垫片 |
柔性石墨/1Cr18Ni9 |
| 导向套 |
2Cr13 |
| 填料 |
柔性石墨 |
| 螺栓 |
35CrMoA |
| 螺母 |
45 |
四、杠杆式减压阀 流量系数(Cv)
| DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
| Cv |
20 |
25 |
50 |
60 |
70 |
110 |
150 |
230 |
420 |
540 |
710 |
1020 |
五、杠杆式减压阀 外形尺寸
| 公称通径DN |
外 形 尺 寸 |
| L |
L1 |
H |
Hl |
l |
| 50 |
300 |
150 |
520 |
190 |
565 |
| 65 |
340 |
170 |
540 |
205 |
650 |
| 80 |
380 |
190 |
550 |
215 |
650 |
| 100 |
400 |
215 |
580 |
240 |
800 |
| 125 |
430 |
225 |
620 |
275 |
800 |
| 150 |
450 |
230 |
650 |
320 |
800 |
| 200 |
500 |
260 |
790 |
340 |
800 |
| 250 |
550 |
285 |
850 |
370 |
800 |
| 300 |
750 |
395 |
940 |
460 |
900 |
| 350 |
850 |
445 |
990 |
530 |
900 |
| 400 |
950 |
550 |
1120 |
660 |
1000 |
| 500 |
1130 |
680 |
1660 |
800 |
1000 |
订货须知:1:产品型号与名称.2公称通径(DN) 3 .额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度难关8电源电压和控制信号 9是否带附件 10使用介质成分
