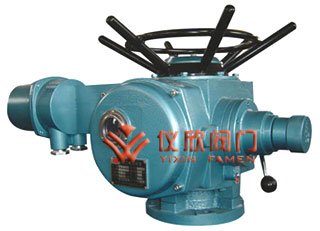

多回转阀门电动装置，通称为Z型。适用于阀瓣做直线运动的阀门，如闸阀、截止阀、隔膜阀、水闸门等。用于阀门的开启、关闭或调节，是对阀门实现远控、集控和自控的必不可少的驱动装置。他们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。广泛用于电力、冶金、石油、化工、造纸、污水处理等部门。
1、电源：电机为三相交流，380V（特殊订货660V或220V），50Hz（特殊订货60Hz）；控制线为220V，50Hz（特殊订货60Hz）；远程控制为24VDC。 |
 |
| 序号 | 故障 | 原因 | 排除 |
|---|---|---|---|
| 1 | 电机起不动 | 1、电源线脱开 2、控制线路故障 3、行程或力矩机构失灵 |
1、检查电源线 2、排除线路故障 3、排除行程或力矩机构故障 |
| 2 | 输出轴旋向不符合规定 | 电源相序接受 | 调换任意两电源线 |
| 3 | 电机过热 | 1、连续工作时间太长 2、电机与电装不配套 3、一相断开 |
1、停止运行，使电机冷却 2、检查配套情况 3、检查电源线 |
| 4 | 动行中电机停转 | 1、电装过载力矩控制器动件 2、阀门有故障 |
1、增大整定力矩 2、检查阀门 |
| 5 | 阀门到位后电机不停转或灯不亮 | 1、行程或力矩机构有故障 2、行程控制器调整不当 |
1、检查行程或力矩控制机构 2、重调行程控制机构 |
| 6 | 远方无阀位信号 | 1、远传电位器故障 2、电位器齿轮紧定螺钉松动 |
1、检查更换电位器 2、拧紧电位器齿轮紧定螺钉 |
| 型号 规格 | 额定 转距 （N.m） | 公称 推力 （KN） | 最大阀 杆直径 (mm) | 最大转圈数 (圈) | 手动 速比 | 输出 转速 (r/min) | 电机 | ||
|---|---|---|---|---|---|---|---|---|---|
| 型号 | 功率 (kw) | 电流 (A) | |||||||
| Z5 | 50 | 20 | 28 | 80 | 1：1 | 12 | YDF112 | 0.12 | 0.7 |
| Z10 | 100 | 40 | 28 | 80 | 1：1 | 24 | YDF212 | 0.25 | 1.3 |
| 36 | YDF221 | 0.37 | 1.6 | ||||||
| Z15 | 150 | 40 | 28 | 80 | 1：1 | 24 | YDF222 | 0.37 | 1.6 |
| 36 | YDF222 | 0.55 | 2.4 | ||||||
| Z20 | 200 | 100 | 40 | 80 | 1：1 | 18 | YDF221 | 0.37 | 1.6 |
| Z30 | 300 | 100 | 40 | 80 | 1：1 | 18 | YDF222 | 0.55 | 2.4 |
| Z45 | 450 | 150 | 48 | 120 | 1：1 | 24 | YDF311 | 1.1 | 3.4 |
| 20：1 | 36 | YDF312 | 1.5 | 4.5 | |||||
| Z60 | 600 | 150 | 48 | 120 | 1：1 | 24 | YDF312 | 1.5 | 4.5 |
| 20：1 | 36 | YDF321 | 2.2 | 6.5 | |||||
| Z90 | 900 | 200 | 60 | 120 | 1：1 | 24 | YDF321 | 2.2 | 6.5 |
| 25：1 | 36 | YDF322 | 3 | 9 | |||||
| Z120 | 1200 | 200 | 60 | 120 | 1：1 | 24 | YDF322 | 3 | 9 |
| 25：1 | |||||||||
| Z180 | 1800 | 325 | 70 | 150 | 25：1 | 24 | YDF411 | 4 | 11 |
| 36 | YDF412 | 5.5 | 14 | ||||||
| Z250 | 2500 | 325 | 70 | 150 | 25：1 | 24 | YDF412 | 5.5 | 14 |
| Z350 | 3500 | 700 | 78 | 120 | 25：1 | 18 | YDF421 | 7.5 | 19 |
| Z500 | 5000 | 700 | 78 | 120 | 25：1 | 18 | YDF422 | 10 | 26 |
