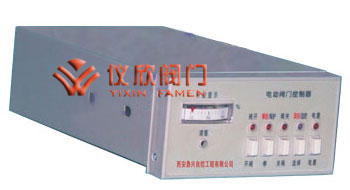

BFA型电动阀门控制器

一、BFA型电动阀门控制器 概述

BFA型电动阀门控制器是与阀门电动装置配套使用的产品，用以控制电动阀门的开启和关闭。

二、BFA型电动阀门控制器 技术参数

1、工作电压：380V 50Hz 三相四线制 2、控制功率：BFA-1 1.1Kw BFA-2 1.1Kw-4 Kw BFA-3 5.5 Kw -8 Kw 3、环境温度：-20℃—40℃ 4、周围不含有强腐蚀性、易燃易爆介质 5、相对湿度不大于80%（20℃±5℃） 6、外形尺寸80×160×290mm，开孔尺寸152+1mm×76+1mm 7、重量：3Kg

三、BFA型电动阀门控制器 安装与调整

1、根据所选购的型号规格按图将其安装固定，后面板上的接地端子必须可靠接地。
2、控制器和电动装置的电路图号是相同的，用电缆按相同的端子号把控制器和电动装置连接起 来，如果用户不需要现场控制，12、13、14端子可不接。电动阀门控制器用于自控系统中 时，12、13、14端子用于“自动开”、“自动关”对应信号的输入端子。
3、按下电源键，电源指示灯亮，现场远控开关指向远控，远控指示灯亮。
4、用手轮将阀门开启至50%开度处，按下开阀或关阀键，检查阀门的旋向与所按的按键是否一 致，如不一致立即按停止键，切断三相电源，调换三相电源中的任意两相。
5、按下开阀键，当阀门全开到位时，前面板上的开阀指示灯亮；按下关阀键，当阀门全关到位 时，前面板上的关阀指示灯亮；当阀门在开或关的过程中需要停止时，按停止键，阀门停止。 把4号和7号端子短接，前面板上的事故灯亮。
6、当阀门处在全开位置时， 调前面板上的调整电位器，使开度表显示100%处。
7、现场远控开关指向现场，现场指示灯亮，短路12号和13号端子，阀门和开向运行，为点动 状态；短路12号和14号端子，阀门向关向运行，为点动状态。
8、后面板上的保险管5×20，1A。

四、BFA型电动阀门控制器 单相阀门控制器

单相阀门控制器是用来控制回转型阀门电动装置的仪器，可以通过外接电源的切换实现开、关和中间位置的控制，如下图所示，该产品广泛应用于化工、民用建筑的空调系统、消防系统及给排水系统中。

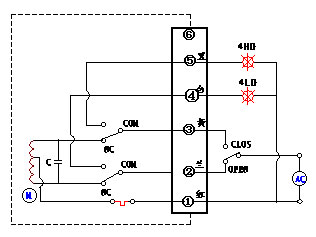

开关式标准型线路图	角度信号输出线路图

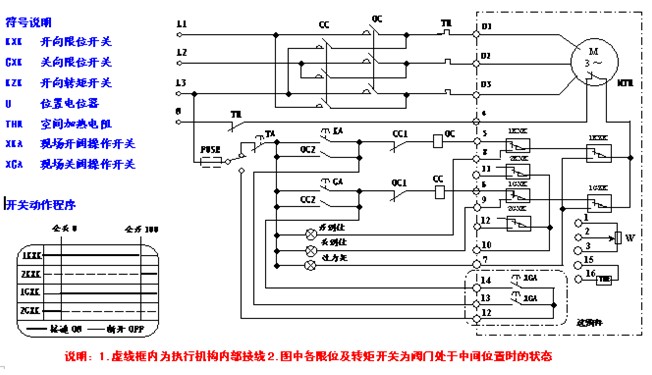

五、BFA型电动阀门控制器 三相阀门控制器

三相阀门控制器是用来控制阀门三相电动装置的一种仪器，它可以向三相阀门电动装置发出开启和关闭的指令，实现阀的远距离控制，也可以在现场手动操作。该产品广泛应用于电站、石油工、给排水、食品、轻纺、造纸、医药、水利工程、船舶、市政工程和钢铁、煤炭等单位。如下图：
