YXX系列电动执行器

一、YXX系列电动执行器 概述

“YXX”系列电动执行器用于控制90°～270°旋转的阀门及其他同类产品，如蝶球阀、风门、挡板阀、旋塞阀、百叶阀等，可以广泛应用于石油、化工、水处理、造纸、电站、供热，轻工等各行业中。它以380V/220V/110V交流电源为驱动。电源，以4-20mA电流信号或0-10V DC 电压信号为控制信号，可使阀门运动到所需位置，实现其自动化控制，最大输出扭距达3000Nm。

YXX系列电动执行器	YXX系列电动执行器

二、YXX系列电动执行器 性能特点

1.壳体
壳体为硬质铝合金，经阳极氧化处理和聚酯粉末涂层，耐腐蚀性强，防护等级为IP67，NEMA4和6，并有IP68型供选择。
2.电机
全封闭式鼠笼式电机，体积小，扭距大，惯性力小，绝缘等级为F级，内置热保护开关，可防止损坏电机。
3.手动结构
手轮的设计保证安全可靠、省力、体积小。不通电时，扳动手柄可进行手动操作。不用手动时，将板手置于板手夹内，现场不易丢失，方便使用。
4.指示器
指示器安装在中心轴上，可以观察阀门位置。透镜采用凸出镜设计，不积水，观察更方便。
5.干燥器
用来控制温度，防止由于温度和天气变化导致执行器内部水分凝结，保持内部电气元件的干燥。
6.密封
密封性好，标准产品防护等级是IP67，并可选IP68防护等级。
7.限位开关
机械，电子双重限位。机械限位螺钉可调，安全可靠；电子限位开关由凸轮机构来控制，简单的调整机构能精确并方便地设定位置，且不受手轮过量的影响。
8.自锁
精密的蜗轮蜗杆机构可高效传输大扭距，效率高，噪音低（最大50分贝），寿命长有自锁功能，防止反转，传动部分稳定可靠部分稳定可靠，无需再加油。
9.防脱螺栓
拆除外壳时，螺栓附在壳体上，不会脱落。

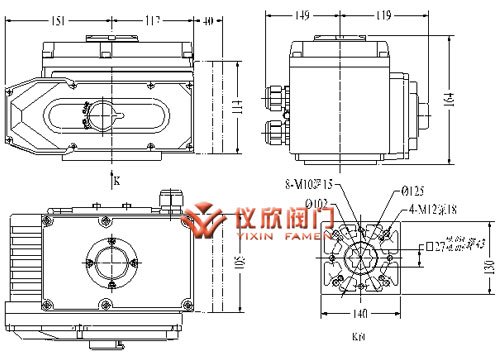

10.安装
底部安装尺寸符合ISO5211/ DIN3337国际标准，孔成双四方形便于带方杆的阀线性或45°转角安装，适应性强。可以垂直安装，也可以水平安装。
11.线路
控制线路符合单相或三相电源标准，线路布置紧凑合理，接线端子可有效满足各种附加功能的要求。

三、YXX系列电动执行器 技术参数

四、YXX系列电动执行器 标准件
